准备标量和矢量场景

创建标量和矢量场景以显示模拟结果。

您将创建标量场景来显示电池单元平面截面上的锂离子电池浓度，以及创建矢量场景来显示 SEI 上的具体电流。

准备标量和矢量场景：

  1. 右键单击衍生部件节点，然后选择新建 > 截面 > 平面截面。

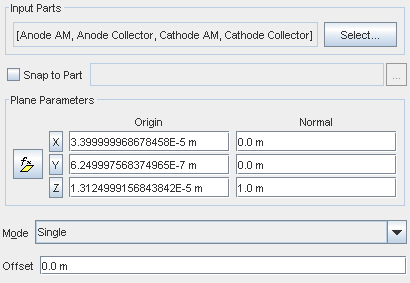

  2. 在编辑对话框中，将法线设置为 x = 0 m、y = 0 m 和 z = 1 m。

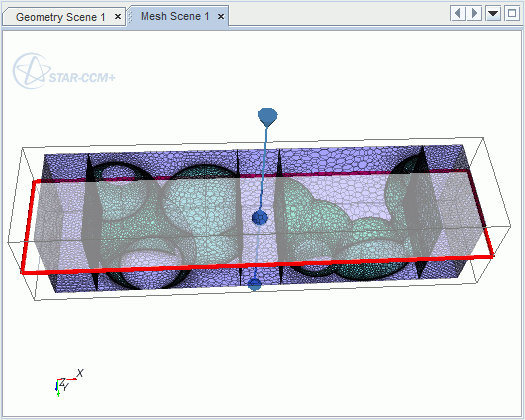

该平面场景显示如下。



  1. 单击创建，然后单击关闭。
  2. 创建标量场景。
  3. 右键单击标量场景 1 > 标量 1 > 零部件节点，然后选择编辑...。

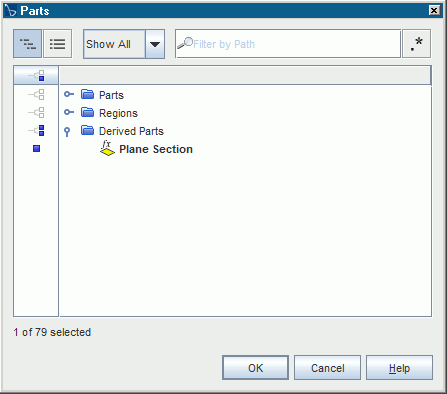

  4. 在零部件对话框中，激活衍生零部件 > 平面截面。


  5. 单击确定。
  6. 选择标量场景 1 > 标量 1 节点，然后激活显示网格。
  7. 选择标量 1 > 标量场节点，然后将函数设置为锂离子电池浓度。
准备矢量场景以可视化电子路径。
  1. 创建矢量场景。
  2. 选择矢量场景 1 > 矢量 1 > 零部件节点，然后在零部件属性中单击 （自定义编辑器）。
  3. 激活衍生零部件 > 平面截面，然后单击确定。
  4. 选择矢量场景 1 > 矢量 1 > 矢量场节点，然后将函数设为电流密度。
  5. 选择矢量 1 > 图形节点，然后将矢量样式设为2D 线框。
