导入几何，命名模拟

启动 Simcenter STAR-CCM+，导入所提供的几何体，然后保存模拟。

对于本教程，加载的 .sim 文件包含以下对象：

  • 压印的几何零部件：为了跨交界面创建匹配（或共形）网格，Simcenter STAR-CCM+ 网格生成器要求交界面两侧的几何面完全相同。

  • 区域和交界面。

  • 已正确设置类型的边界：由于仅对单层电池单元的一部分建模，因此应在电池单元横截面的所有外壁面上指定对称边界条件。

  • 三个材料特性表：一个表包含电解质的电气和浓度特性。 两个表包含电极的平衡电势和化学计量之间的关系数据。

导入几何并命名模拟：

  1. 启动双精度版本的 Simcenter STAR-CCM+。
  2. 选择菜单栏中的文件 > 加载模拟。
  3. 在加载文件对话框中，单击浏览。
  4. 在打开对话框中，导航到下载的教程文件的 battery 文件夹，选择文件 3DEChemGeometry.sim，然后单击打开。
    Simcenter STAR-CCM+ 在输出窗口中提供导入过程的反馈，这会花费几秒钟。
  5. 将模拟另存为 3DEChemTutorial.sim。
  6. 创建几何场景。

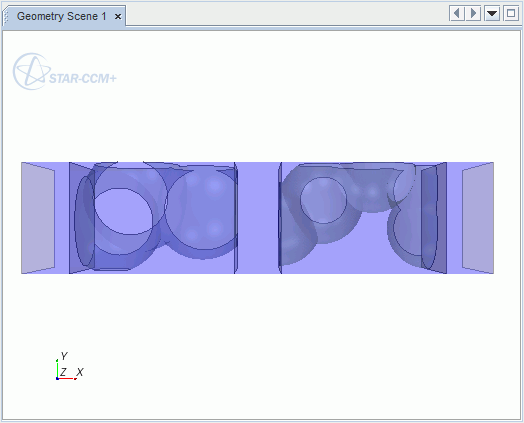

启用透明度 的几何如下所示。

活性材料球体由两部分表示，一部分用于阳极，一部分用于阴极。 对于每个电极，固相体积与总体积的比率相当于孔隙率。

注 导入的几何基于米长度尺度而非微米（它是这些模拟的典型数量级）。 您将在本教程稍后的部分中缩放网格。
注在使用 3D-CAD 构建锂离子电池单元截面的几何时，使用米长度尺度。 由于 CAD 工具的精度 (1.0E-8 m) 使然，如果使用微米尺度，您在执行布尔运算和操作点坐标时可能会遇到困难。
