可视化结果

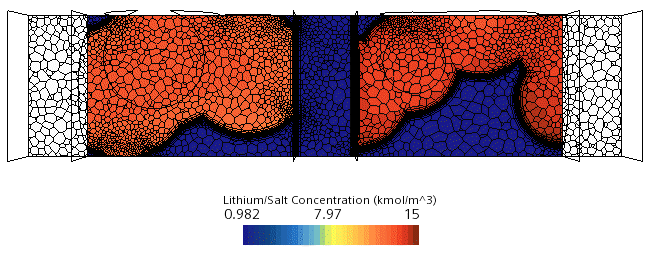

活性材料中的锂离子电池浓度如下所示。

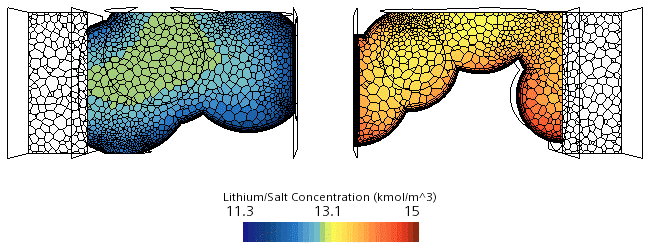

在阳极侧（以上屏幕截图的左侧），活性材料中的浓度分布指示放电过程。与核心部分相比，靠近 SEI 的浓度水平较低与此区域中的 Li+ 离子自然迁移到电解质中一致。

在阴极侧，在靠近 SEI 的区域（插入 Li+ 离子）中观察到较高的浓度水平。靠近集电器的颗粒具有较高的浓度水平，这是该位置中具有高电流密度的结果。

通过查看此结构中的 Li+ 离子浓度分布，便可以观察是否会随着时间的推移而出现较大的浓度梯度。这些较大的浓度梯度并不是想要的结果，因为它们可能会导致电池单元阻抗增加，而这将导致较大的电势下降，从而对电池单元提供的能量产生不利的影响。

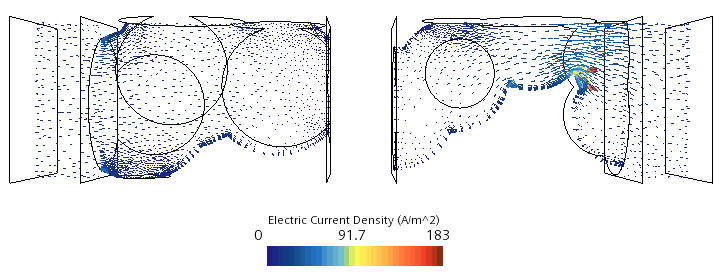

分析电流密度分布（尤其是阳极侧）可以很好地表明是否可能会发生某些不利的副反应，例如锂沉积。在高电流密度区域，更可能会发生这些反应。

通过此功能，电池单元制造商便可以了解在给定负载下的电化学过程，并分析各种参数（颗粒尺寸、孔隙率或电极总厚度）对电池单元性能的影响。
