周期接触

周期接触定义在空间上分离但旋转和/或平移可使其重合的两个部件表面。

创建周期接触时，首先选择的表面是主表面，另一个表面是次表面。Simcenter STAR-CCM+ 相对于主表面计算旋转和/或平移。

某些几何配置要求区域之间有共形面网格和体网格。周期接触可帮助在所需区域之间实现共形网格。但是，在将部件分配给区域时，使用此类型的接触会导致生成不需要的交界面，因为默认情况下，周期接触会生成周期交界面。在某些情况下，只需要通过周期接触在区域之间实现共形网格，而不需要周期交界面。对于这种情况，可以对单个接触激活仅网格接触选项，以阻止接触生成交界面。

要确保网格生成器能够生成共形网格，周期面的大小和形状必须相同。如果正在使用旋转和平移转换，则应确保旋转和平移矢量相互平行。如果这些转换矢量不平行，则生成的网格可能不共形。如果网格生成器无法生成共形网格，网格生成器将继续，但输出窗口会显示一条警告消息。

要确保周期面保持其原始形状，可从自动表面修复操作中排除这些表面。同样，在网格化后对周期面进行的任何手动修复不会在体网格化过程中保留。

周期接触示例

以下示例显示两种类型的周期接触。绿色虚线和红色虚线分别表示主表面和次表面。

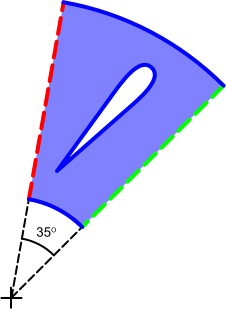

第一个图说明了旋转周期接触。

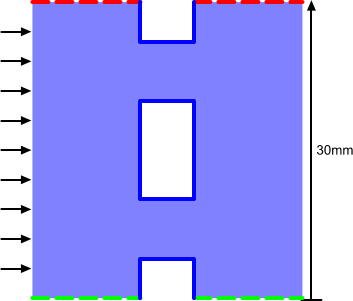

第二个图说明了平移周期接触。
