原位接触

原位接触是两个零部件表面之间的直接连接。

原位接触有两种类型：弱原位接触和强原位接触。 使用强原位接触可生成两个表面之间的共形网格，而使用弱原位接触则不能。 将零部件分配给区域时，这两种类型的原位接触会变成交界面。 可以通过检查共形属性来查看原位接触是强还是弱。 请参见原位接触属性。

以下操作创建强原位接触：

• 导入面网格。

  • 确保激活根据重合实体创建零部件接触复选框。

• 通过 3D-CAD 模型创建几何零部件。

  • 确保激活根据重合实体创建零部件接触复选框。

• 执行抽取体积或压印网格操作。

以下操作创建弱原位接触：

• 在零部件之间手动创建或寻找零部件/零部件的接触。
• 在两个表面之间手动创建零部件接触。
• 执行包面操作。

原位接触示例

下例显示了两种类型的原位接触。 黄色虚线高亮显示网格生成器要在其上生成共形网格的表面。

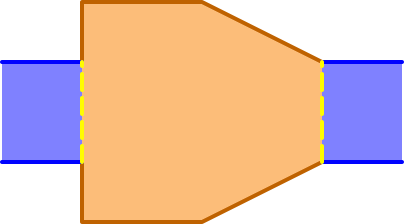

第一个图说明了两个完全匹配的零部件表面之间的接触。

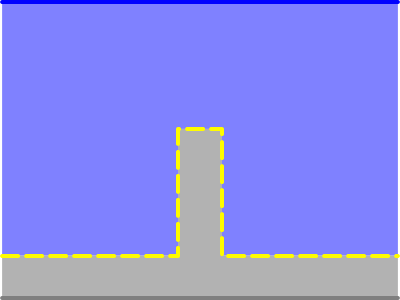

第二个图说明了两个具有不同区域的零部件表面之间的原位接触。 在这种情况下，接触适用于这两个表面，但网格生成器只打算在重合的零部件表面区域之间生成一个共形网格。
