显示颗粒轨迹

可显示轨迹文件模型记录的颗粒轨迹。

要显示颗粒轨迹：

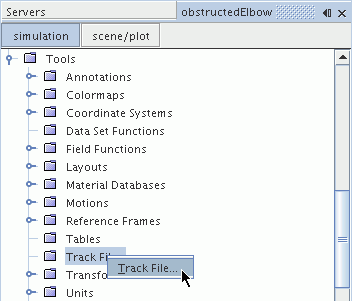

  1. 右键单击工具 > 轨迹文件节点，然后选择轨迹文件。


  2. 在打开对话框中，选择 obstructedElbow.trk 文件，然后单击打开。


    注必须在轨迹文件出现在对话框中之前保存模拟。

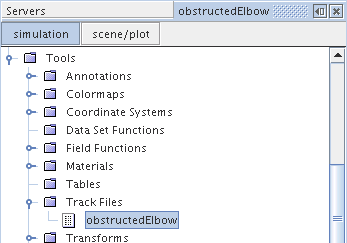

一个新节点 obstructedElbow 出现在轨迹文件节点下。与此同时，另一个新节点颗粒轨迹会出现在模拟树中。

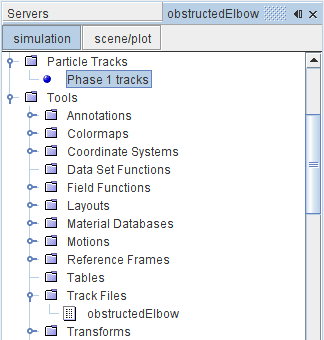

  1. 打开颗粒轨迹节点以查看从 obstructedElbow.trk 文件中导入的相 1 轨迹节点。


将颗粒轨迹添加到标量场景。

  1. 选择图形窗口中的标量场景 1 屏幕。
  2. 单击模拟树上方的场景/绘图按钮以便直接跳转到标量场景 1 节点的对象树。


首先添加特征线，然后添加颗粒轨迹。

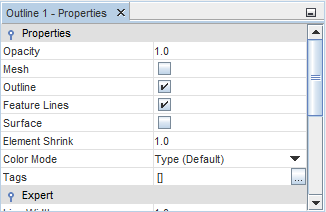

  1. 选择标量场景 1 > 轮廓 1，然后激活特征线。


  2. 选择标量场景 1 > 标量 1 > 零部件节点，然后单击零部件属性的右半部分。

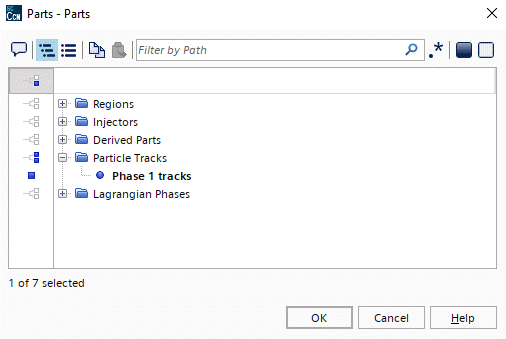

  3. 在出现的对话框中，使用 （列选择）进行全部取消，展开颗粒轨迹节点，然后选择相 1 轨迹，如下图所示。


  4. 单击确定。
  5. 继续在标量 1 节点中选择标量场节点。

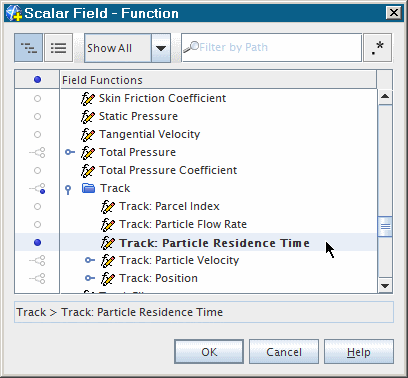

  6. 使用下拉菜单将函数设置为轨迹 > 轨迹：颗粒停留时间。

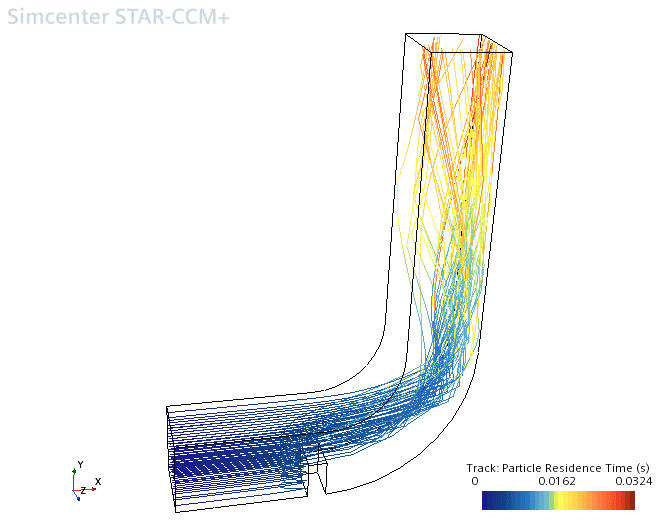

  7. 在标量场景 1 屏幕中，使用鼠标控制钮按下图所示调整视图。


所有颗粒轨迹离开域所用的最长时间大约是 0.032 秒。因此，为最大停留时间指定的求解器参数值（0.1 s）绰绰有余。

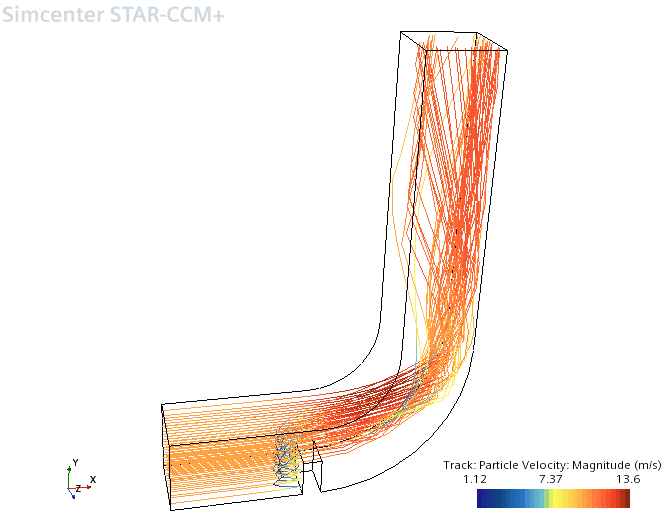

  1. 在标量场景 1 的部分树中仍选定了标量 1 > 标量场节点时，将函数设为轨迹：轨迹：颗粒速度 > 幅值。

    此时按照颗粒速度给颗粒轨迹着色。



  2. 单击模拟以返回到 Simcenter STAR-CCM++ 对象树。
  3. 保存模拟。
