在场函数和衍生零部件中使用轨迹

在存在许多颗粒轨迹的模拟中，可能只需要使用其中一小部分在图形场景中绘图。可创建场函数来过滤可用的轨迹，并在衍生零部件中应用该过滤器。

创建了一个为每八个轨迹返回轨迹块索引号的场函数。此轨迹块索引的函数名称是 TrackParcelId（此名称可从函数名称属性中找到，此属性位于轨迹： 块索引节点，此节点位于自动化 > 场函数中）。

要在场函数和衍生零部件中使用轨迹：

  1. 右键单击自动化 > 场函数节点，然后在弹出菜单中选择新建 > 标量。
  2. 将用户场函数 1 节点重命名为轨迹过滤器。
  3. 选择轨迹过滤器节点，然后设置下列属性：
    属性 设置
    函数名 轨迹过滤器
    量纲 无量纲
    定义 (fmod($TrackParcelId, 8) <= 0.0001) ? $TrackParcelId : -1

此处输入的函数使用 fmod 函数以及由三元操作符“?:”定义的条件表达式。这个函数的实际含义是，如果 TrackParcelId 能被 8 整除，则返回 TrackParcelId，如果不能整除，则返回值 -1。

创建一个基于阈值的衍生零部件以使用此行为。

  1. 右键单击衍生零部件，然后从弹出菜单中选择新建零部件 > 阈值。

    创建阈值对话框随即出现在对象树上方。

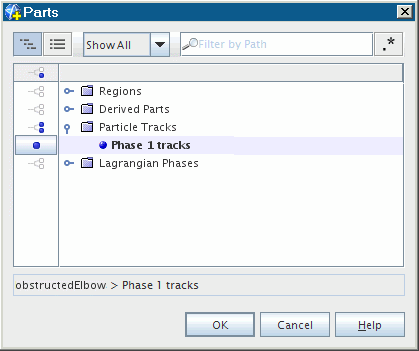

  2. 在输入零部件框中，单击下拉菜单。在出现的对话框中，使用 （列选择）进行全部取消，展开颗粒轨迹节点，然后选择相 1 轨迹选项。


  3. 单击确定。

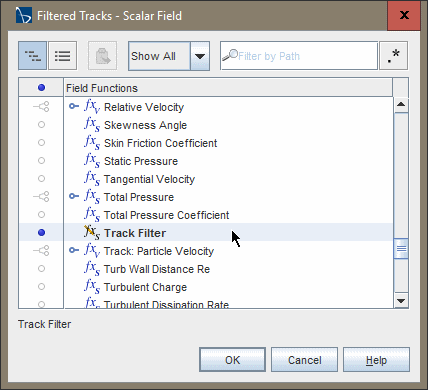

  4. 单击标量框中的下拉菜单，然后选择轨迹过滤器选项，如图所示。


  5. 将提取模式设置为全部大于，然后将阈值设置为 0.001。
  6. 选择显示框中的无显示器。

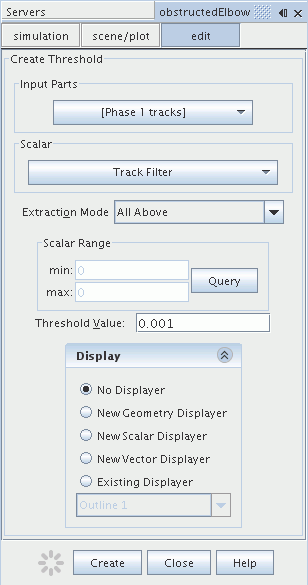

    完成的面板如下图所示。



  7. 单击创建，然后单击关闭。

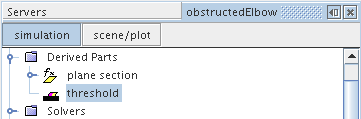

    一个名为阈值的新的衍生零部件出现在对象树中。



  8. 将阈值节点重命名为已过滤的轨迹。

修改标量场景 1 以显示已过滤的轨迹：

  1. 选择场景 > 标量场景 1 > 标量 1 > 零部件节点。


  2. 单击零部件属性的右半部分。
  3. 在出现的对话框中，单击下拉菜单。

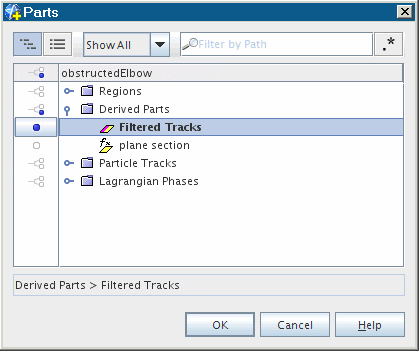

  4. 在出现的对话框中，使用 （列选择）进行全部取消，展开衍生零部件节点，然后选择已过滤的轨迹，如下图所示。


  5. 单击确定。

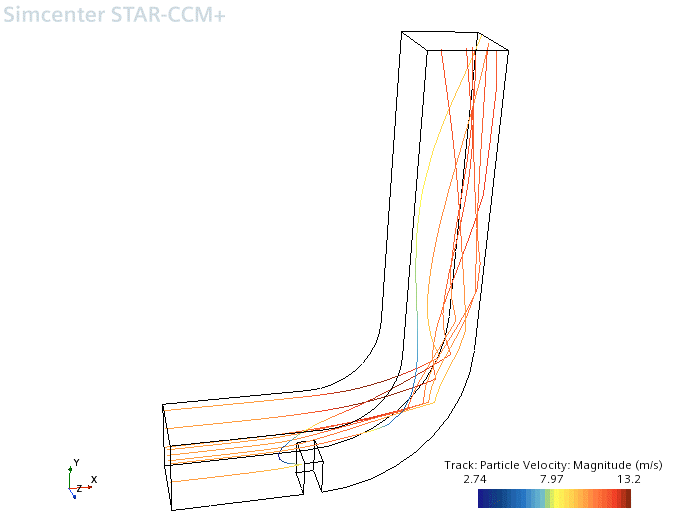

此时，标量场景 1 显示已过滤的颗粒轨迹集。
