创建最大值报告、监视器和绘图

创建一个报告、监视器和绘图，沿湿壁面监测最大液膜厚度。

Simcenter STAR-CCM+ 在求解过程中几乎可以动态监视任何数量变化。要监测一个量，请设置定义相关数量和监测区域零部件的报告。然后基于该报告定义一个监视器。该监视器也可用于创建合适的 X-Y 图形绘图。

创建最大值报告、监视器和绘图：

设置一个报告，沿湿壁面监视最大液膜厚度。

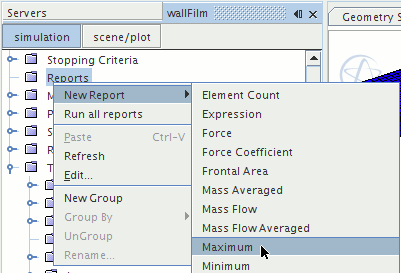

  1. 右键单击报告节点，然后选择新建 > 用户 > 最大值。


  2. 将报告 > 最大值 1 节点重命名为最大液膜厚度。
  3. 选择最大液膜厚度节点，然后执行下列操作：

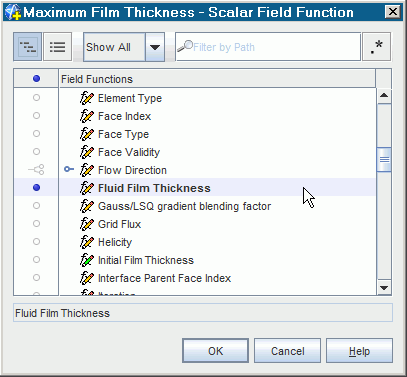

    1. 将标量场函数设为液膜厚度。


    2. 在零部件属性中，单击 （自定义编辑器）。
    3. 在显示的对话框中，展开区域 > 湿壁面壳节点，然后选择湿壁面。


    4. 单击确定。

为此报告创建监视器和绘图。

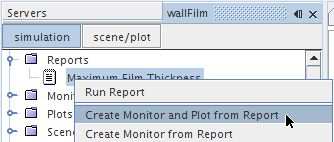

  1. 右键单击最大液膜厚度节点，然后选择根据报告创建监视器和绘图。

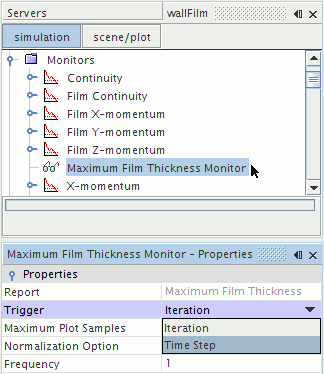

  2. 选择监视器 > 最大液膜厚度监视器节点，然后检查触发器属性是否已设为时间步。

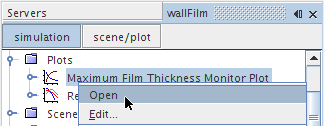

  3. 右键单击绘图 > 最大液膜厚度监视器绘图节点，然后选择打开。
