设置壳区域和边界条件
创建壳区域并定义边界条件。
在本教程中，液膜在流体区域的湿壁面边界上成型。所有液膜流经的边界都需要一个壳区域。该壳区域从湿壁面边界创建。
创建壳区域并定义边界条件：
-

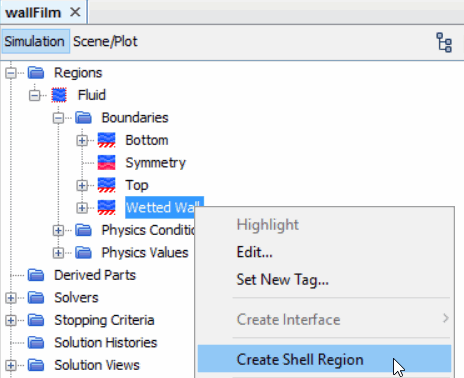

右键单击节点，然后选择创建壳区域。

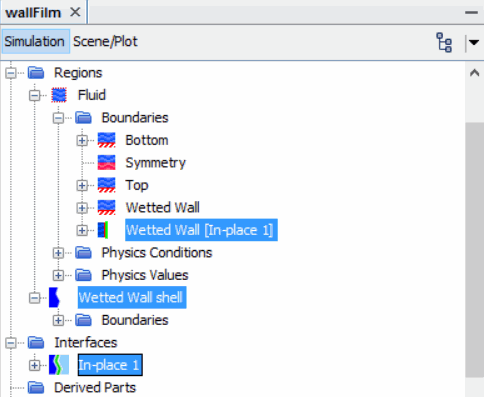

新壳区域会添加到模拟树中。此外，流体区域和壳区域间会形成交界面，这基于湿壁面边界表面的几何体。因此，原始边界会成为液膜区域的交界面。
该水膜相必须分配至湿壁面壳区域。
-

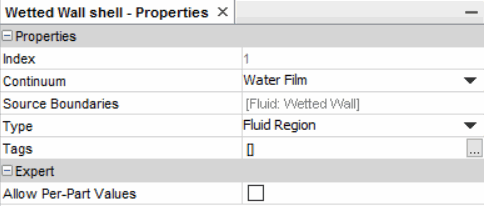

选择节点，然后将连续体设为水膜。
使用湿壁面壳区域内的节点指定实际液膜边界条件。这些边界从创建壳区域所用的原始湿壁面边界成型。默认情况下，除已设为液膜边界类型的流体[原位 1] 交界面以外，所有边界都已设为非滑移壁面。这样液膜可保留在域，您可更改底部边缘边界的边界类型。将该边界的类型设为出口。
-

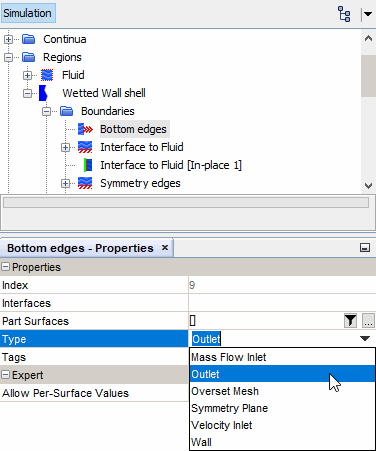

选择节点，然后将类型设为出口。
- 保存模拟。
