创建标量场景
创建液膜厚度的标量场景。
要创建标量场景：
-
右键单击场景节点，然后选择。
已在场景节点下创建新节点标量场景 1。
- 将节点重命名为液膜厚度。
- 单击对象树上方的场景/绘图。
-
选择节点，然后在零部件属性中，单击
（自定义编辑器）。
-
在显示的对话框中，展开节点，然后选择湿壁面。
- 单击确定。
- 选择节点。
-

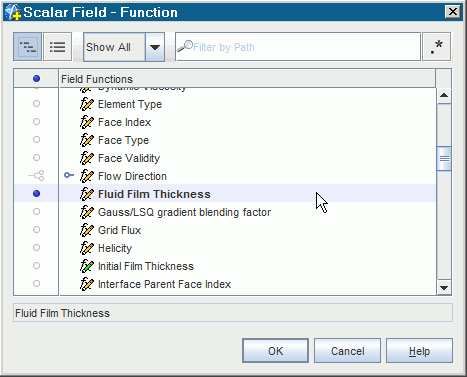

在函数属性中，单击（自定义编辑器），然后在标量场 - 函数窗口中，选择液膜厚度。
-

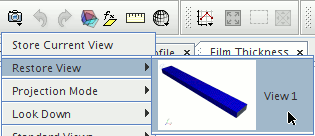

单击工具栏中的
（保存-恢复-选择视图），然后选择。
-

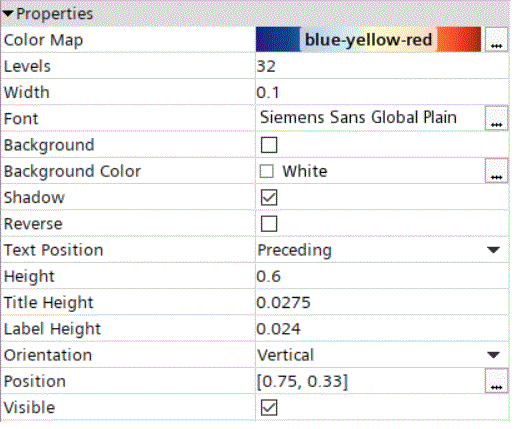

选择节点，然后将宽度、高度、方向和位置分别设为 0.1、0.6、垂直和 [0.75, 0.33]。
- 保存模拟。
