可视化结果
从倾斜的平面上流下的水是单一的物理状况。不同网格区域之间的流体没有物理变化。然而，水流由两种不同的模型建模：粗网格区域（上部和下部）中的液膜模型，以及网格较精细的中间区域中的 VOF 模型。
为了获得最准确的水流描述，您需要使用这两种模型绘制液膜。仅使用一个模型的绘图不能提供水流的最佳表示。
可视化模拟结果：
-
打开液膜场景。

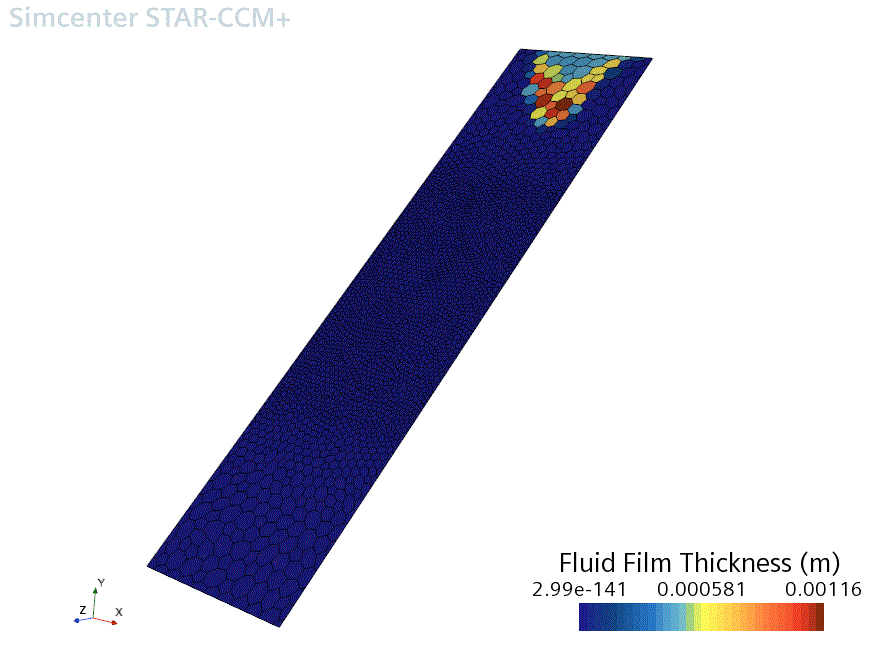

水从入口流出，在粗网格上部区域建模为液膜：

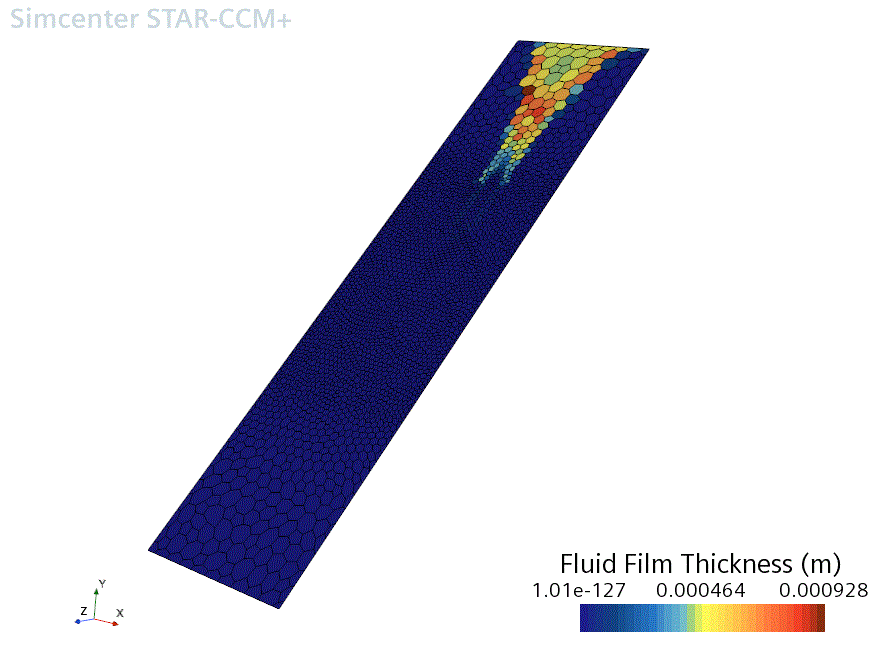

网格更精细时，水从液膜相转变到 VOF 水相。

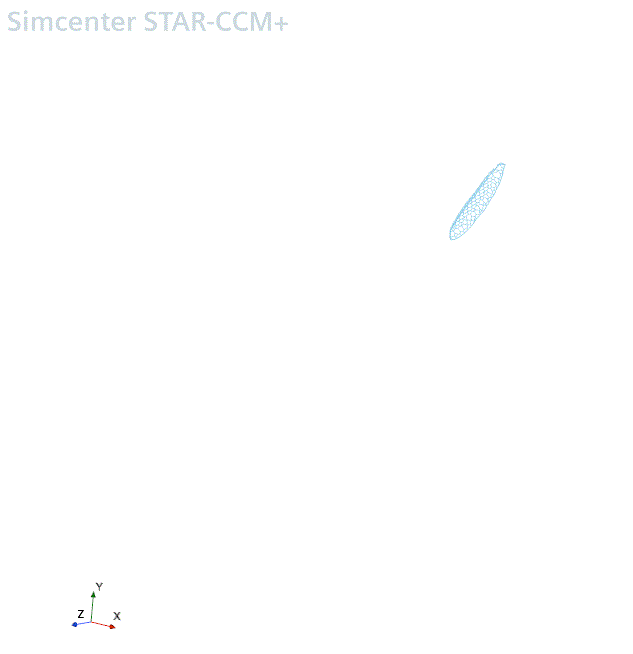

要查看在精细网格区域中建模的 VOF 水相：
-
打开已求解水场景。
当水从液膜相转变为 VOF 水相时，精细网格区域形成水流。
要查看液膜和 VOF 组分：
-
打开组合场景。

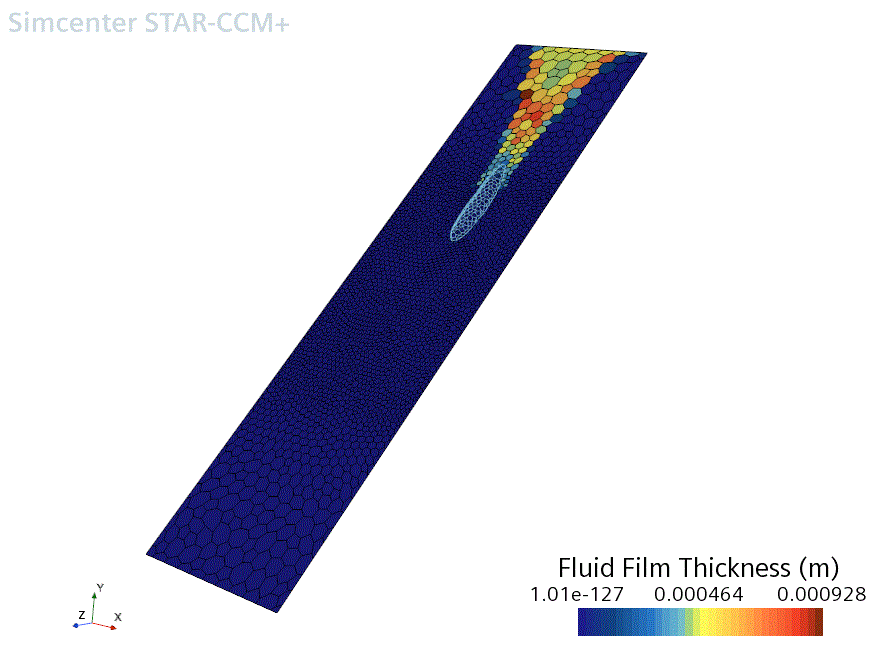

以下示例显示模拟进行时的水流。

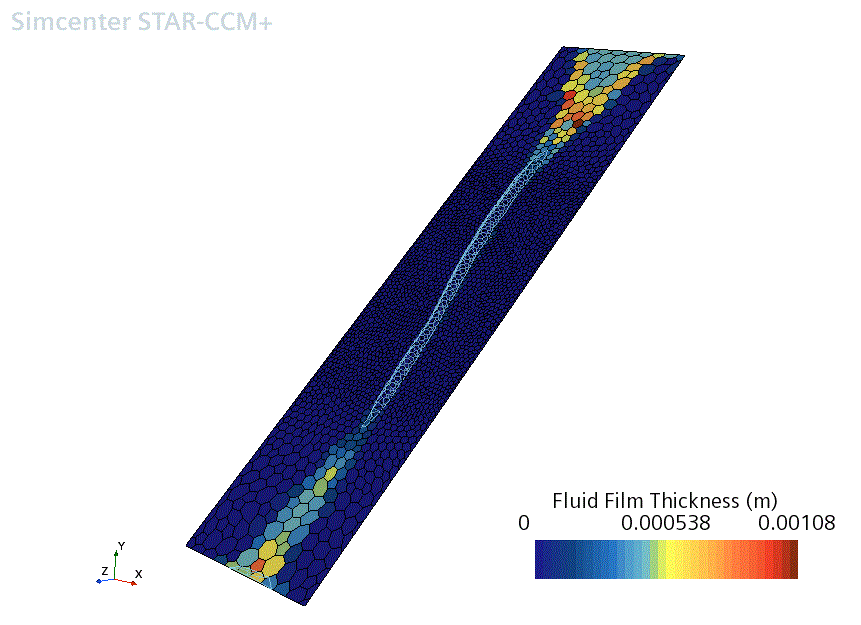

以下示例显示了模拟结束时的水流。当流量达到粗网格的下部区域时，水从 VOF 相模型转变为液膜模型。
