可视化水液膜
创建三个标量场景，可视化沿着倾斜平面流下的水。一个场景显示液膜区域中的液膜厚度，第二个场景显示 VOF 区域中的水流体积的表面。第三个场景显示液膜和 VOF 组分。
-
创建体积分数值为 0.5 的等值面，表示 VOF 求解的水膜表面：
创建标量场景。
- 右键单击场景节点，然后选择。
- 选择标量场景 1 节点，然后将网格覆盖设置为显示所有网格。
-

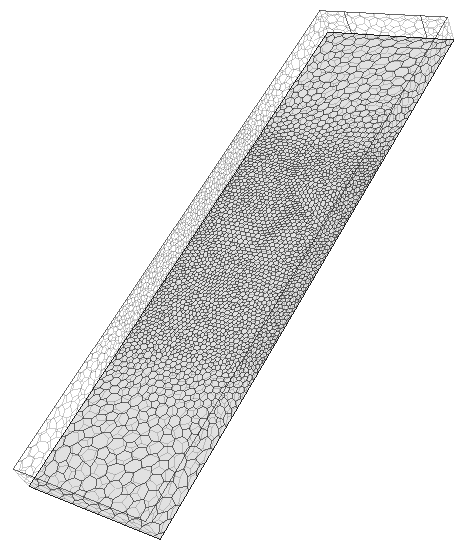

操纵场景使网格方向类似于以下示例：
- 使用复制和粘贴功能再创建两个标量场景 1 的副本。
- 将标量场景重命名为液膜场景、求解的水场景和组合场景。
设置第一标量场景，以显示液膜厚度。
-
选择液膜厚度节点，然后设置下列属性：
节点 属性 设置 液膜场景 网格覆盖 使用显示器属性
标量 1轮廓样式 已填充 显示网格 已启用
零部件零部件 标量场函数 液膜厚度 颜色条方向 竖直 位置 [0.05, 0.1]
设置第二个标量场景，以显示 VOF 区域中已求解的水流的网格轮廓。
-
选择已求解的水场景节点，然后设置以下属性：
节点 属性 设置 轮廓 1 不透明度 0.6 颜色模式 常数 网格颜色网格颜色 天蓝色 零部件零部件
设置第三个标量场景以显示液膜和 VOF 组分。
-
选择组合场景节点，然后设置以下属性：
节点 属性 设置 轮廓 1 不透明度 0.6 颜色模式 常数 网格颜色网格颜色 天蓝色 零部件零部件 标量 1 轮廓样式 已填充 零部件零部件 标量场函数 液膜厚度 颜色条方向 竖直 位置 [0.05, 0.1] - 保存模拟。
