缩放网格

最初的网格在构建并未缩放，因此需要缩放以使多孔区的尺寸为 0.1 x 0.03 x 0.1 米。

要确定多孔区的当前尺寸：
  1. 在菜单栏中选择网格 > 诊断。

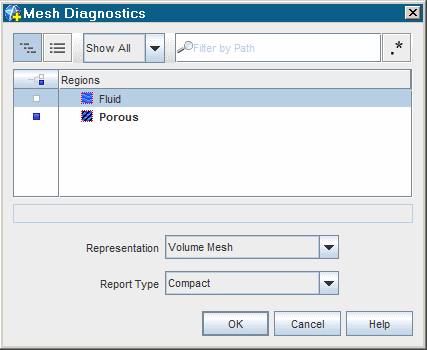

  2. 在网格诊断对话框中，取消流体，然后单击确定。
    输出窗口中显示的多孔区尺寸大约为：X 方向 -0.5 - 0.5，Y 方向 0.435 - 0.735 ，Z 方向 -0.5 - 0.5。

无需任何操作，Simcenter STAR-CCM+ 会将这些单位表示为指定的米制。因此，该区域需要以 0.1 因子进行缩放，使尺寸正确插值。

  1. 从菜单中选择网格 > 比例缩放网格。

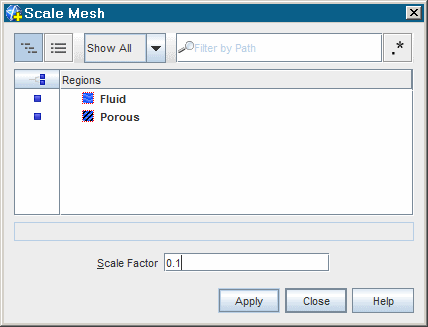

  2. 在比例缩放网格对话框中，选择流体和多孔区域。
  3. 输入值 0.1，作为比例因子。
  4. 要缩放域，请单击应用。
    网格区域尺寸会缩小。
  5. 单击关闭。
  6. 单击可视化工具栏中的（重置视图），以在屏幕中恢复以前的缩放域的视图距离。

要确认已经应用缩放，可执行网格诊断检查并查看输入值。
