验证结果

正如在本教程开始讨论一样，整个多孔区域的压降可与根据质量流率衍生的理论压降比较。

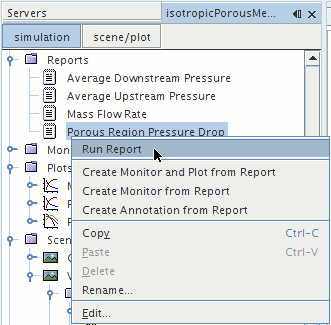

  1. 右键单击报告 > 多孔区域压降节点，然后从菜单中选择运行报告。
    由本报告产生的值显示于输出窗口，为 138.59 Pa。

要确定理论压降：

  1. 右键单击质量流率节点，然后选择运行报告。

整个多孔区的质量流率是 2.91E-02 kg/s。由于流体密度是 1.18415 kg/m3 并且多孔区的横截面积是 0.00786 m2，该值与通过该区域的 3.12 m/s 表面速度相对应。将这个表面速度代入 d x = L = 0.03 m 的 Eqn. (245) 中，得出整个多孔区的压降为 147.75 Pa，这意味着计算出的压降在理论压降 10% 内。这可以接受，因为理论压降公式假定多孔介质中恒定的表面速度。在这个比较中，您已使用一个基于质量流率的平均速度值，表明理论值仅近似于实际压降。
