设置模型

模型定义模拟的主变量，包括压力、温度和速度，以及用于生成求解的数学公式。在此示例中，流体是湍流且不可以压缩。结合使用分离流与标准 K-Epsilon 湍流模型。

导入网格时，自动将默认连续体命名为物理 1。

  1. 要为连续体提供更合适的名称，请将连续体 > 物理 1节点重命名为空气。
  2. 对于物理连续体连续体 > 空气，按顺序选择下列模型：
    组合框 模型
    空格 三维（自动选择）
    材料 气体
    流体 分离流
    状态方程 恒密度
    时间 定常
    粘性项 湍流
    雷诺平均纳维-斯托克斯（自动选择）
  3. 禁用自动选择推荐物理模型。
    这是因为在这种情况下使用标准的 K-Epsilon 模型，而不是可实现的两层 K-Epsilon 模型，这是 Simcenter STAR-CCM+ 的默认设置。
  4. 选择下列模型，依次是：
    组合框 模型
    雷诺平均湍流 K-Epsilon 湍流
    K-Epsilon 湍流模型 标准 K-Epsilon
    壁面距离（自动选择）
    K-Epsilon 高 y+ 壁面处理 高 y+ 壁面处理
    空气节点的颜色已从灰色变为蓝色，这表明已激活模型。

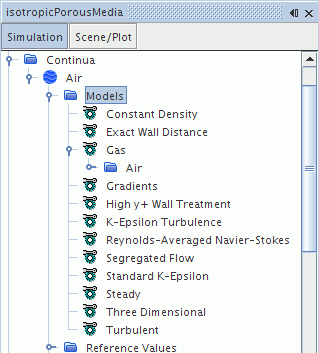

  5. 要查看所选模型，展开空气 > 模型节点。


  6. 保存模拟。
