可视化求解

在平分流体和多孔区域平面上的求解发展过程中查看速度矢量场。

创建矢量场景以开始：

  1. 右键单击场景节点，然后选择新建 > 矢量。
    矢量场景 1 显示出现。

矢量场景 1 中当前没有零部件。因此，您需要创建一个平面截面，以显示其上的矢量。

  1. 右键单击衍生部件节点，然后选择新建 > 截面 > 平面。

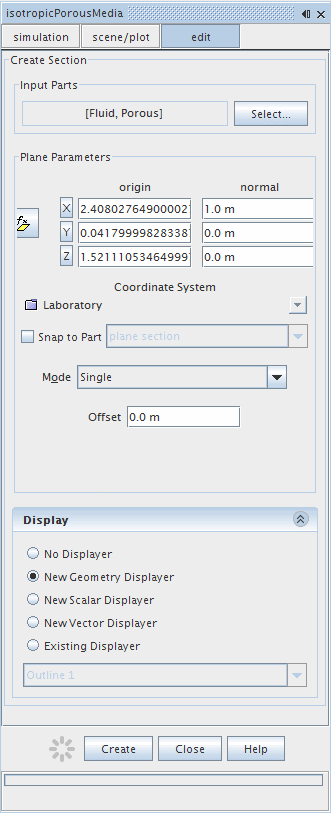

    该模拟窗口编辑选项卡中显示创建截面对话框。

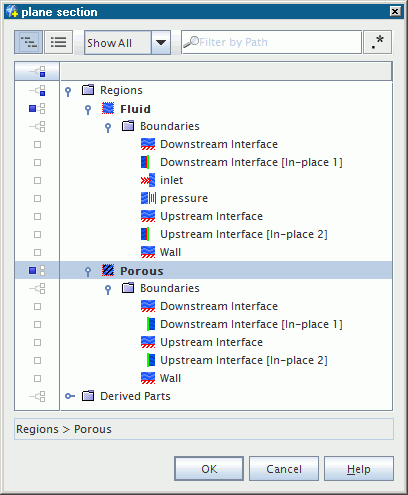

  2. 单击选择...打开平面截面对话框。确保已选择流体和多孔区域（不包括其边界）。
  3. 单击确定。

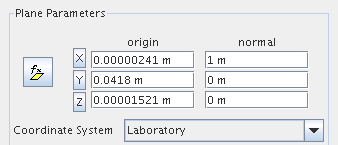

  4. 在平面参数框中确保法线矢量已设为 [1, 0, 0]。

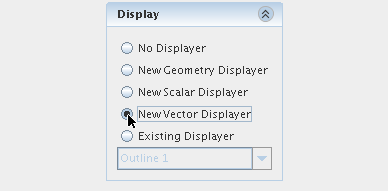

  5. 在显示框中选择新的矢量显示器。
  6. 单击创建，然后单击关闭。

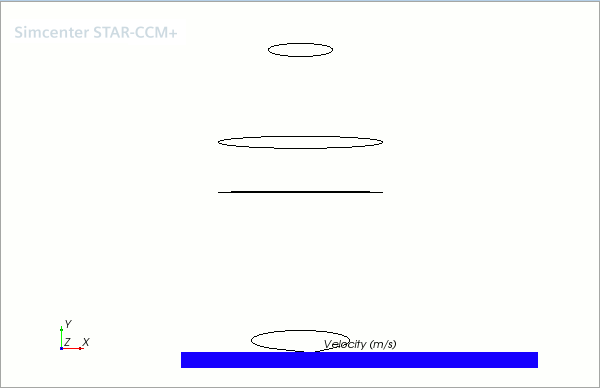

  7. 单击矢量场景 1 顶部的 按钮，然后选择视图 > -X > 上 +Z。
    现在可以清楚地看到截面是屏幕的一部分。

绘图中当前有两个矢量显示器。要删除多余的显示器：

  1. 打开矢量场景 1 节点，右键单击矢量 1 节点，然后选择删除。
  2. 在确认删除对象对话框中单击是。
  3. 选择轮廓 1 > 零部件节点，然后单击零部件属性的右半部分。
  4. 在显示的对话框中双击 列选择按钮，以清除所有选择。

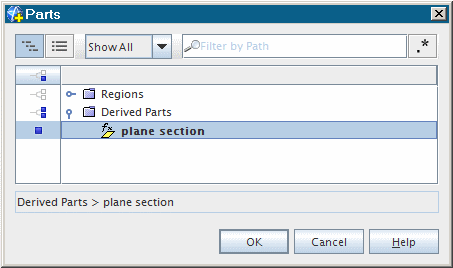

  5. 选择衍生零部件 > 平面截面节点。
  6. 单击确定。
    现在，该矢量场景已准备就绪。
  7. 保存模拟。
