可视化结果
详细检查矢量场景。
- 单击矢量场景 1 显示选项卡。
- 使用单击和拖动的方法，展开颜色条的宽度和高度。将颜色条拖至一个合适位置。
-

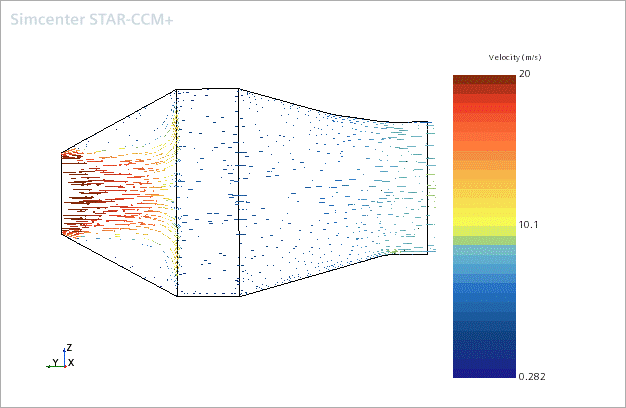

使用鼠标按钮来放大视图并定位零部件和颜色条，以使其和下图所示相同。
要检查仅多孔区内的速度矢量，请从平面截面删除液体区域。
-

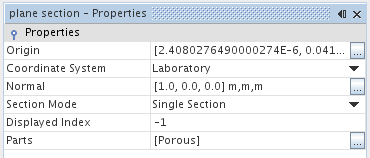

选择节点，然后单击零部件属性并清除流体区域。

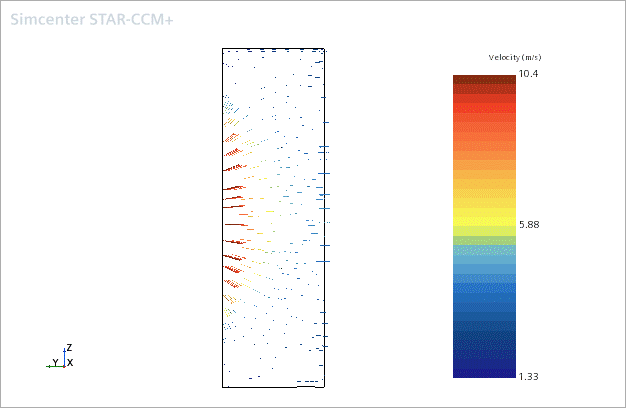

- 单击节点，然后仅在多孔区内显示该速度矢量。
要改变图例的方向和位置：
- 选择节点，然后将方向更改为。
-
将宽度和高度属性分别设为 0.2 和 0.9。
-
在图形窗口内，单击图例并将其拖至一个合适位置，如下所示。
作为一个多孔区域的各向同性结果，该矢量在任何特定方向都不对齐。 - 保存模拟。
