创建双冲程发动机部件

根据导入的 CAD 几何，可以为气缸、排气门、进气口和 GAV 创建发动机部件。

要创建发动机部件：
  1. 右键单击发动机节点并选择创建气缸和气门。
  2. 在发动机部件创建对话框中，将冲程设为 2，然后单击确定。
    Simcenter STAR-CCM+ In-cylinder 将创建五个发动机部件：
    • 气缸
    • 排气阀 1
    • 充气室
    • 充气室 2
    • 充气室 3
    这些发动机部件允许您设置发动机组件的物理属性，例如初始和边界条件或运动。

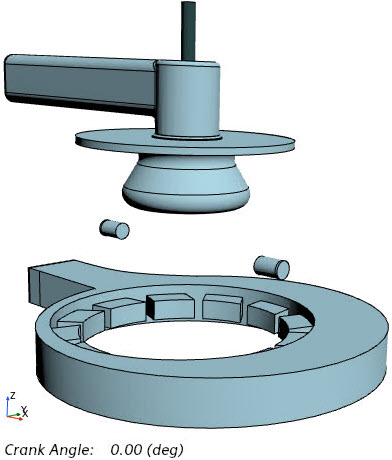

    图形窗口将会更新并以浅蓝色显示发动机部件：


    Simcenter STAR-CCM+ In-cylinder 在燃烧室和充气室之间自动创建滑动交界面。
  3. 按如下所示重命名发动机部件：
    发动机部件名称
    排气门 1排气门
    充气室GAV 1
    充气室 2GAV 2
    充气室 3进气口
  4. 将喷射器充气室分组到装配中以方便组织：
    1. 同时选择发动机 > GAV 1 和 GAV 2 节点，右键单击选定节点之一，然后选择复合。
    2. 将发动机 > 复合节点重命名为 GAV。
  5. 保存模拟 。
