导入几何

您以 Parasolid 格式从双冲程发动机的 CAD 几何开始模拟设置。

要导入几何：
  1. 启动双精度版本的 Simcenter STAR-CCM+，然后通过单击文件 > 新建创建一个新模拟。
  2. 在创建文件对话框内，选择适当的并行选项，并至少将计算进程数设为 32。
    如需了解并行选项的更多信息，请参阅进程选项。
  3. 单击确定。
  4. 在 Simcenter STAR-CCM+ 工具栏上，单击 （打开 Simcenter STAR-CCM+ In-Cylinder）。
    Simcenter STAR-CCM+ In-cylinder 选项卡在 Simcenter STAR-CCM+ 中打开。
  5. 选择文件 > 另存为...，然后用 TwoStrokeEngine.sim 名称保存模拟。
  6. 导入 CAD 几何：
    1. 右键单击几何节点，然后选择导入 CAD 模型。
    2. 在打开对话框中，导航至下载的教程文件的 inCylinder 文件夹，然后选择 inCylinder_TwoStrokeEngineTutorial_Geometry.x_b。
    3. 单击打开。
    4. 展开几何管理器节点。
      共导入 5 个部件：
      • engine-fluid（发动机-流体）
      • exhaust-valve 1
      • gas-admission-plenum 1
      • gas-admission-plenum 2
      • intake-plenum

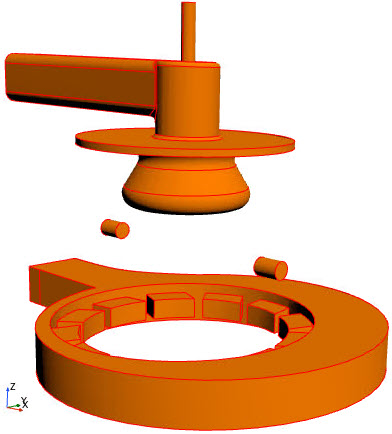

  7. 在图形窗口，定位截面，以获得与以下显示类似的视图。


  8. 保存模拟 。
