定义网格细化区域

可使用基于简单形状模板的几何在滑动交界面的 GAV 和进气口侧定义网格细化区域。

要定义网格细化区域：
  1. 创建包含 GAV 的圆柱几何：

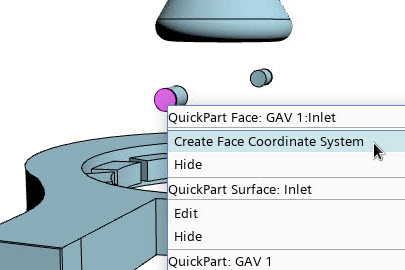

    1. 在图形窗口中，右键单击 GAV 1 入口面，然后选择创建面坐标系。


    2. 在设置面坐标系名对话框中，将坐标系名称设为 GAV 1：入口 CS，然后单击确定。
    3. 在对象树中，右键单击几何节点，然后选择新建构建几何 > 圆柱。
    4. 在圆柱对话框中，将名称设为 GAV 1 体积控制。
    5. 设置下列属性：
      组合框 属性 设置
      几何 高度 12.5 mm
      基圆半径 6.0 mm
      放置 坐标系 基准 > GAV 1：GAV 1：入口 CS
      位置 [X, Y, Z] [0.0, 0.0, -11.5] mm, mm, mm
      旋转轴矢量 [X, Y, Z] [0.0, 0.0, 1.0] m, m, m
      角 0.0 度
    6. 单击更新，然后单击确定。

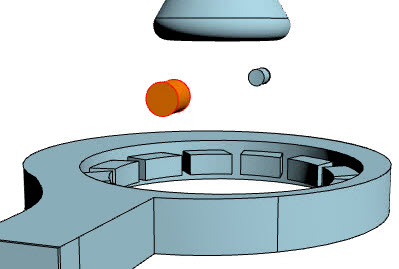

      Simcenter STAR-CCM+ In-cylinder 更新几何属性和圆柱的放置位置，如下所示：


    7. 对 GAV 2 重复步骤 1 a - f。
      将新的坐标系和几何分别命名为 GAV 2：入口 CS 和 GAV 2 体积控制。
  2. 创建与滑动交界面旁的进气口相交的环形几何：
    1. 在对象树中，右键单击几何节点，然后选择新建构建几何 > 圆柱。
    2. 在圆柱对话框中，将名称设为外圆柱。
    3. 设置下列属性：
      组合框 属性 设置
      几何 高度 24.0 mm
      基圆半径 53.0 mm
      放置 位置 [X, Y, Z] [0.0, 0.0, -105.0 mm] mm, mm, mm
    4. 单击更新，然后单击确定。
    5. 重复步骤 2 a - d 以使用以下属性创建另一个圆柱：
      组合框 属性 设置
      - 名称 外圆柱
      几何 高度 24.0 mm
      基圆半径 48.5 mm
      放置 位置 [X, Y, Z] [0.0, 0.0, -105.0 mm] mm, mm, mm
    6. 同时选择几何 > 外圆柱和内圆柱节点，右键单击其中一个所选节点，然后选择布尔构建几何。
    7. 在编辑对话框中，将名称设置为进气口体积控制。
    8. 在几何组合框中，设置以下属性：
      属性 设置
      组合 外圆柱
      减运算 外圆柱
    9. 单击更新，然后单击确定。

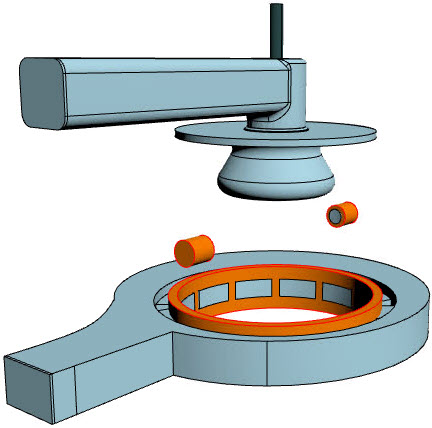

    下图显示了所创建的网格细化区域：


  3. 保存模拟 。
