设置入口和出口边界条件

空气通过进气口入口进入，静态温度为 330 K，压力为 2.5 bar。在 GAV 的入口处，引入总温度为 330 K 的甲烷气体，其中进入的气体开始于 230.0 度 CA 并结束于 246.0 度 CA。您将导入一个将甲烷气体的质量流率描述为曲柄角度函数的表。要避免流量在 GAV 入口处扩散，可排除流边界扩散通量。在排气口出口处，将压力设为 1.5 bar 并将静态温度设为 700 K。

要设置边界条件：
  1. 设置进气口的入口边界条件：
    1. 右键单击发动机 > 进气口 > 入口节点，然后选择编辑。
    2. 在编辑对话框的压力组合框中，单击导入。
    3. 在导入表对话框中，浏览至已下载的教程文件的 inCylinder 文件夹，选择 twoStrokeEngine_IntaketPort_Inlet.csv，然后单击打开。
      在图形窗口中将打开一个绘图，其中显示所有曲柄角度均为 2.5 bar 恒压。正确的表列和压力单位已自动分配。
    4. 在静态温度组合框中，从文件下拉菜单中选择 twoStrokeEngine_IntaketPort_Inlet。
    5. 将温度列 设为 T_K。

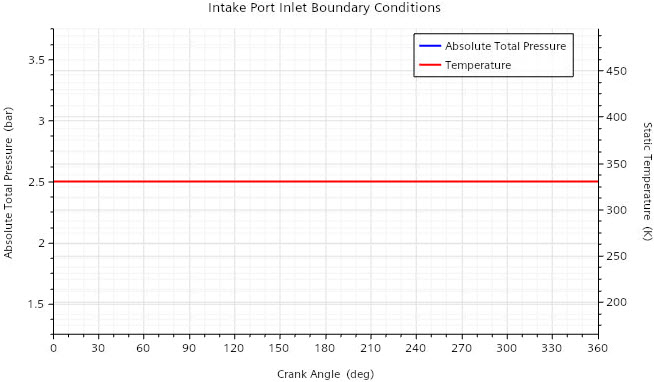

      图形窗口中的绘图将更新以添加温度数据 - 所有曲柄角度的恒定温度为 330 K。


      默认情况下，将为入口设置正确的组分质量分数。
    6. 单击应用，然后单击关闭。
  2. 为 GAV 设置入口边界条件。
    1. 右键单击发动机 > GAV > GAV 1 > 入口节点，然后选择编辑。
    2. 在编辑对话框的边界组合框中，将类型设为质量流量入口。
    3. 在总温组合框中，从下拉菜单中选择常数，然后将常数值设为 330.0 K。
    4. 在质量流率组合框中，从下拉菜单中选择表，然后单击导入。
    5. 在导入表对话框中，导航至已下载的教程文件的 inCylinder 文件夹，选择 twoStrokeEngine_GAV_Inlet.csv，然后单击打开。
      正确的表列和单位已自动分配。

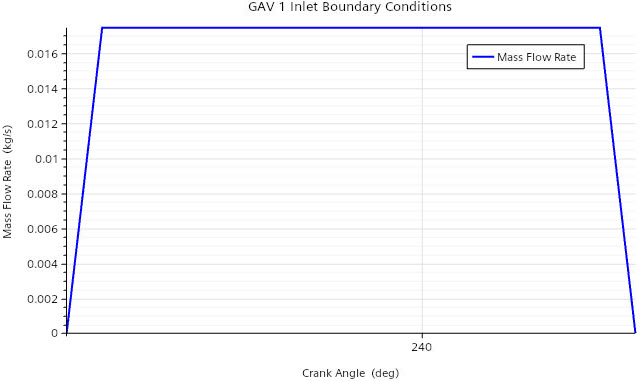

      在图形窗口中将打开一个绘图，其中将质量流率显示为曲柄角度函数。


    6. 在组分质量分数组合框中，设置以下属性：
      属性 设置
      空气质量加权 0.0
      排气质量加权 0.0（默认）
      燃料质量加权 1.0
    7. 单击应用，然后单击关闭。
    8. 对发动机 > GAV > GAV 2 > 入口节点重复步骤 2 a - f。
  3. 排除流边界扩散通量：
    1. 在浏览器窗格中，选择模拟选项卡。
    2. 在模拟树中，展开连续体 > 默认气体 > 模型节点。
    3. 按顺序选择以下节点并停用流边界扩散。
      • 分离流
      • 分离流体焓
      • ECFM-3Z
      • 条件焓
    4. 选择缸内选项卡。
  4. 设置排气口的出口边界条件：
    1. 右键单击发动机 > 气缸 > 出口节点，然后选择编辑。
    2. 在编辑对话框的压力组合框中，单击导入。
    3. 在导入表对话框中，导航至已下载的教程文件的 inCylinder 文件夹，选择 twoStrokeEngine_ExhaustPort_Outlet.csv，然后单击打开。

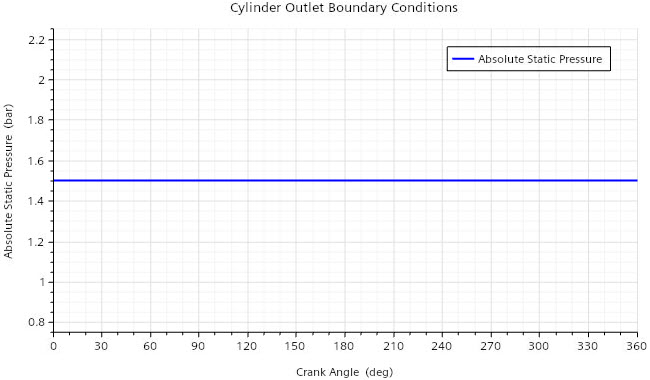

      在图形窗口中将打开一个绘图，其中显示所有曲柄角度均为 1.5 bar 恒压。


    4. 单击应用，然后单击关闭。
  5. 保存模拟 。
