为协同仿真准备 GT-SUITE 模拟

从完全设置的 GT-SUITE 模拟开始，通过将 CFD 对象添加到模型映射来定义协同仿真交界面。

以下说明概述了常规工作流，实际情况可能所有不同，具体取决于正在运行的 GT-SUITE 版本。
  • 有关使用 GT-SUITE v2017 的分步示例，请参考教程GT-SUITE 协同仿真：1D 耦合。
  • 有关在 GT-SUITE 中设置模拟的详细信息，请参考《GT-SUITE 用户指南》。

定义协同仿真设置之前：

  1. 启动 GT-ISE，加载要与 Simcenter STAR-CCM+ 耦合的 GT-SUITE 模拟。
  2. 运行独立的 GT-SUITE 分析直至收敛。
    此举旨在：
    • 检查 GT-SUITE 模拟是否已正确设置。
    • 确定实现收敛所需的循环数。
    • 使用独立的 GT-SUITE 分析结果作为 Simcenter STAR-CCM+ 中的初始条件，以加速耦合问题的收敛。
  3. 在 GT-POST 中分析结果，然后记录压力和温度的平均值，以及对多组分气体建模时的组分质量分数平均值。
要为耦合准备模拟，需要将 CFD 对象添加到 GT-SUITE 模型。 CFD 对象可用于定义与 Simcenter STAR-CCM+ 的交界面，以及控制协同仿真设置。 要创建 CFD 对象，需要相应的模板：

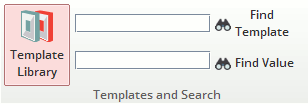

  1. 在 Templates and Search(模板和搜索) 功能区中，单击 Template Library(模板库)。

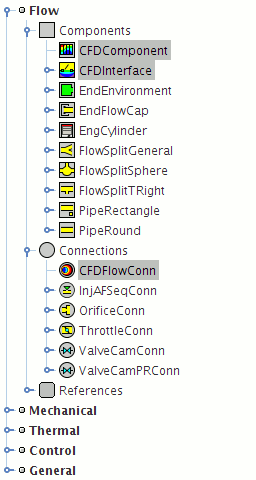

  2. 在 Template Library(模板库) 树中，展开流 > General Flow(常规流) 节点。
  3. 将以下模板从模板库树拖放到项目树：
    • 组件 > CFDComponent
    • 组件 > CFDInterface
    • 以下任一项：
      • 连接 > CFDFlowConn
      • 连接 > CFDFlowConnBeta

        CFDFlowConnBeta 对象提供了在交界面处设置压力松弛和跟踪质量连续性的额外控制。
