在 GT-SUITE 中定义 CFD 组分映射

CFD 组分映射确定如何在 Simcenter STAR-CCM+ 和 GT-SUITE 之间传递气体组分。

要定义 CFD 组分映射：
  1. 右键单击 CFD 组分，然后选择 Edit Properties...(编辑属性...)


  2. 在 Edit Object(编辑对象) 对话框中，单击 Species Mapping Object(组分映射对象) 属性旁边的省略号 (...)。
  3. 在 Value Selector(值选择器) 对话框中，从 Create New Object(创建新对象) 组合框中选择 CFDSpeciesMap，并单击 OK(确定)。

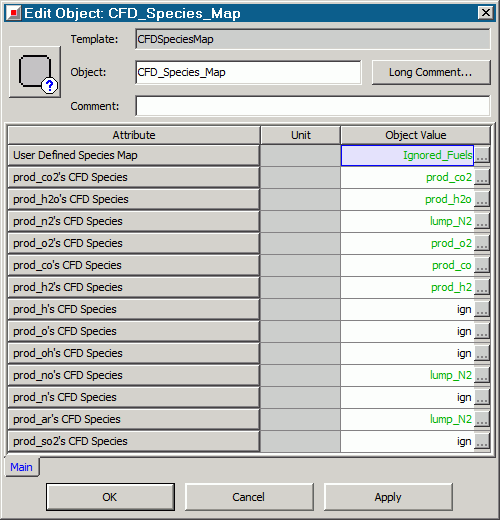

  4. 在 Create Object(创建对象) 对话框中，将Object(对象)设为组分映射的名称。
  5. 将 User Defined Species Map(用户自定义的组分映射) 设为以下某个选项：
    • def — 将所有 GT-SUITE 组分与 Simcenter STAR-CCM+ 气体组分或被动标量唯一关联。
    • CFDDefinedSpeciesMap — 用户自定义的 CFDDefinedSpeciesMap 参考对象定义一个或多个 GT-SUITE 组分与 Simcenter STAR-CCM+ 气体组分或被动标量的关联。 例如，可以将所有有害气体映射为名为“Pollutants(污染物)”的 Simcenter STAR-CCM+ 被动标量。
  6. 将每个 CFD 组分设为以下某个选项：
    • ign — 忽略 CFD 组分，不将其发送到 Simcenter STAR-CCM+。 此组分的质量分数在其他组分之间重新分布，以保持质量守恒。 建议仅将此选项用于痕量组分。
    • CFDSpecies — 将 GT-SUITE 组分与 Simcenter STAR-CCM+ 中用户自定义的 CFDSpecies 相关联。
