指定输入和输出文件

要考虑弹性叶片变形对流体的影响，可指定包含梁位移数据的外部文件。Simcenter STAR-CCM+ 使用导入的变形作为网格变形的输入。

运动文件包含沿叶片跨距的控制点处一系列方位角的位移信息。


在运动文件中，控制点位置通过叶片四分之一弦坐标指定：xqc、yqc 和 zqc 分别表示控制点 x、y、z 坐标。

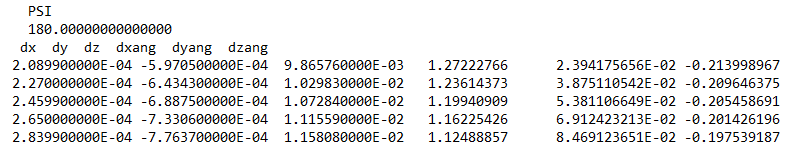

对于采样的每个方位角，运动文件描述三个平移和三个旋转变形。

要导入运动文件：
  1. 选择外部链接 > [链接 1] > 值 > 输入文件节点，然后将目录设为包含叶片运动数据的文件。
许多 RBA 相关软件（如 Helios、DYMORE 和 RCAS）使用欧拉角来描述旋转变形。可以选择 Simcenter STAR-CCM+ 用于将运动文件的欧拉角转换为旋转矢量的欧拉角约定。有关更多信息，请参见欧拉角度约定。

要设置欧拉角旋转约定：

  1. 选择欧拉角约定节点，然后将选项设为所需的非固有旋转约定。
    对于多体动力学软件，典型的欧拉角约定是 Z-Y-X 固有。在 Simcenter STAR-CCM+中，约定为非固有，因此 X-Y-Z 为等效选项。

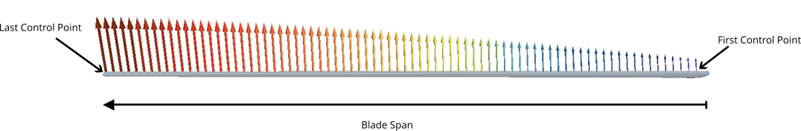

可以指示 Simcenter STAR-CCM+ 导出计算的边界场（压力和壁面剪切应力）和映射力与力矩。
  1. 要指定输出文件的位置，选择 [链接 1] > 值 > 输出文件节点，然后设置以下属性：
    属性 设置
    目录 选择 （自定义编辑器），然后导航至文件夹以存储输出文件。
    基本文件名 输入文件的名称，不带路径或文件扩展名。
    文件扩展名 输入输出文件的文件扩展名（例如 .txt 或 .out）。
要指定数据导出的频率：
  1. 选择值 > 数据采样节点，然后设置以下属性：
    属性 设置
    起始采样 Simcenter STAR-CCM+ 开始导出内部边界数据的第一个方位角。
    采样周期 Simcenter STAR-CCM+ 导出边界数据的方位角范围。
    采样频率 每个导出事件之间的间隔。
