可视化和报告接触

通常，涉及 DEM 颗粒的碰撞与涉及拉格朗日粒子束的碰撞不同。对于 DEM 颗粒，如果将颗粒建模为球体复合结构，则颗粒之间或颗粒与壁面之间可能存在多处碰撞。

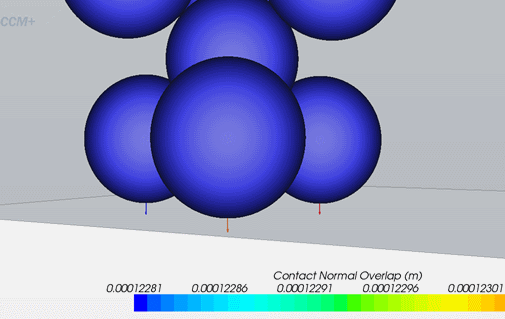

在以下示意图中，箭头标记复合颗粒与壁面之间存在多处碰撞。

Simcenter STAR-CCM+ 通过以下场函数为可视化和报告提供离散碰撞信息：

Contact Damping Force(接触阻尼力)
Contact Elastic Force(接触弹力)
接触法向
Contact Normal Overlap(接触法向重叠)
Contact Relative Velocity(接触相对速度)
Contact Tangential Overlap(接触切向重叠)
