设置电池单元数据覆盖

无法覆盖使用 Simcenter Battery Design Studio 当前版本创建的电池电芯的任何设置。只有使用传统 NTG 模型的电池单元才具有覆盖电池单元容量或充电状态设置的功能。此模型适用于较早版本的 Simcenter Battery Design Studio，不适用于当前版本的 Simcenter Battery Design Studio。

注

此过程仅适用于使用传统 NTG 模型的电池单元。如果要更改任何其他模型的电池电芯数据，需要在 Simcenter Battery Design Studio 中进行更改，然后重新导入 Simcenter STAR-CCM+。

如果在模拟期间更改电池单元容量或充电状态设置，则新值不会立即生效。要将新值应用于模拟，必须清除求解。

将模拟加载到 Simcenter STAR-CCM+ 中时，恢复的模拟将使用保存模拟时已生效的电池单元容量或充电状态设置。但如果清除求解，所有覆盖设置均会丢失：模拟将从原始 .tbm 文件中读取电池单元容量和充电状态设置。如果要再次使用相同的值，必须重新输入适当的电池单元容量或充电状态覆盖设置。

要覆盖电池单元容量或充电状态设置：

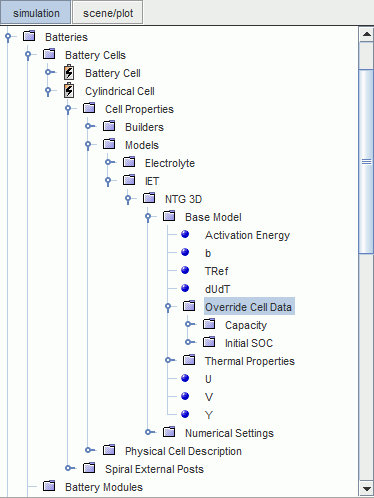

  1. 在相应的电池电芯节点下，展开电芯属性 > 模型 > IET > [模型名称] > 基本模型 > 覆盖电芯数据节点。


  2. 选择容量节点或初始 SOC 节点。
  3. 将电池单元数据覆盖选项属性设为覆盖。

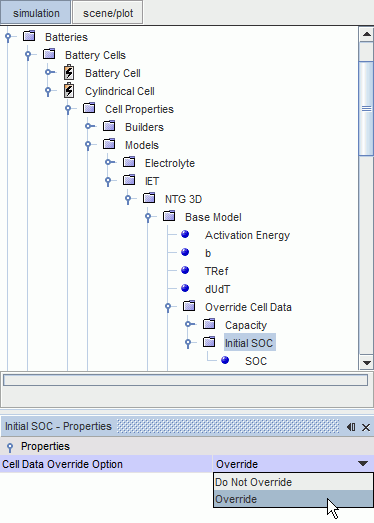

    系统将添加相应的节点。以下示例显示覆盖初始 SOC 节点的设置。



  4. 选择容量或 SOC 节点并设置相应的覆盖属性：

    • 值（适用于容量）。设置电芯容量（以 Ah 或库仑为单位）。

    • 百分比（适用于 SOC）：将电芯充电状态设为其容量的百分比。

    注运行模拟时，如果电池单元的充电状态达到 0% 或 100%，则电池单元的充电状态将固定为该值。模拟将继续运行，但会使用模型在固定充电状态下计算得出的常数值。很明显，实际电池单元的行为方式与此不同。
