配置叠放电池单元
在 Simcenter Battery Design Studio 中新建层叠电芯时，工作区中将显示相应的电池定义窗口。

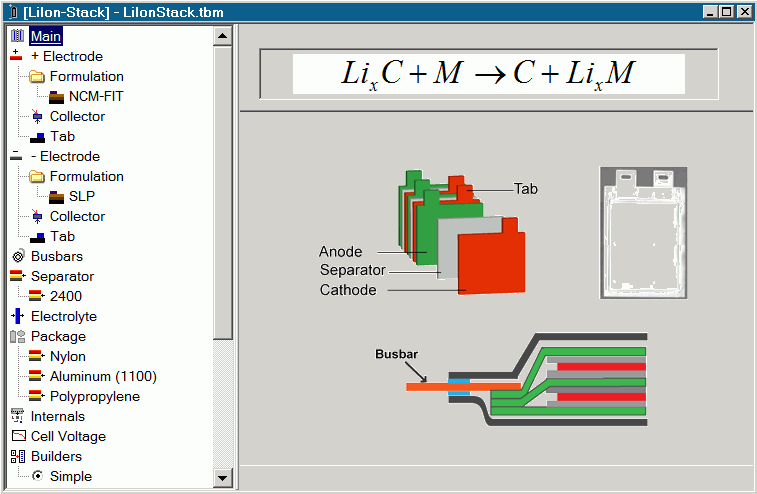

下图显示了锂离子袋状电池的电池定义。
可以使用电池窗口左侧的节点定义电池的特性和属性，包括电池单元的尺寸。
定义叠放电池单元的尺寸
电芯尺寸在 Simcenter Battery Design Studio 的电池电芯定义中指定。对于叠放配置，导入 Simcenter STAR-CCM+ 的电池单元包括正负电极和极耳，还包括隔离膜。
下面给出了有关 Simcenter STAR-CCM+ 使用的参数的详细信息。其他电池单元组件（如封装和母线）不会导入 Simcenter STAR-CCM+ 中。

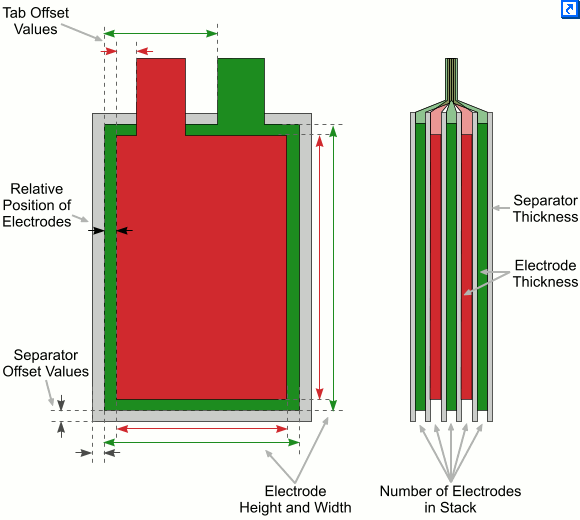

电池单元尺寸取决于以下属性：

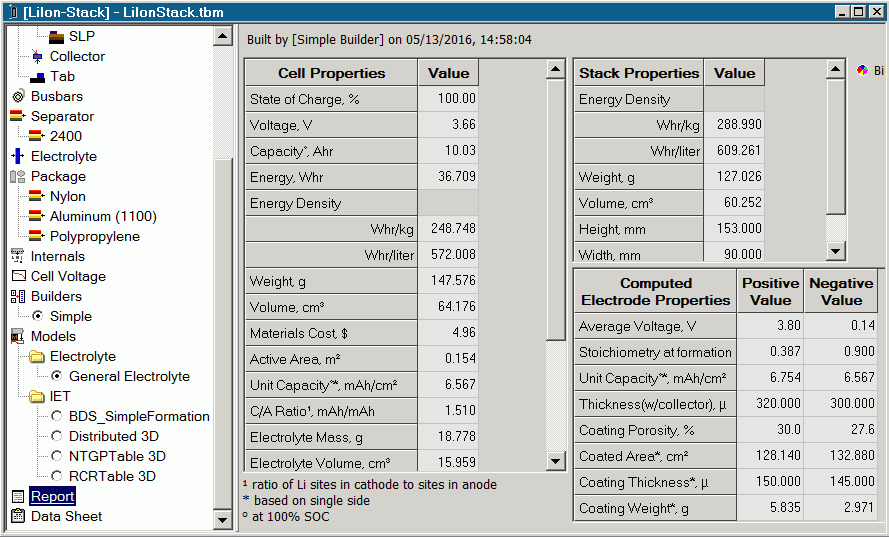

要查看用于定义电池单元尺寸的值的汇总，选择电池窗口中的报告节点。电池单元尺寸位于“Stack Properties(叠片属性)”部分。
电极高度和宽度
可以在电池窗口中定义电极尺寸。在左侧面板中，选择适当的节点，即 + Electrode(+ 电极) 或 - Electrode(- 电极)。然后，在窗口右侧，为电极输入适当的高度和宽度值。
设置电极尺寸时，确保负极耳的宽度大于正极耳的宽度。
极耳的高度、宽度和偏移值

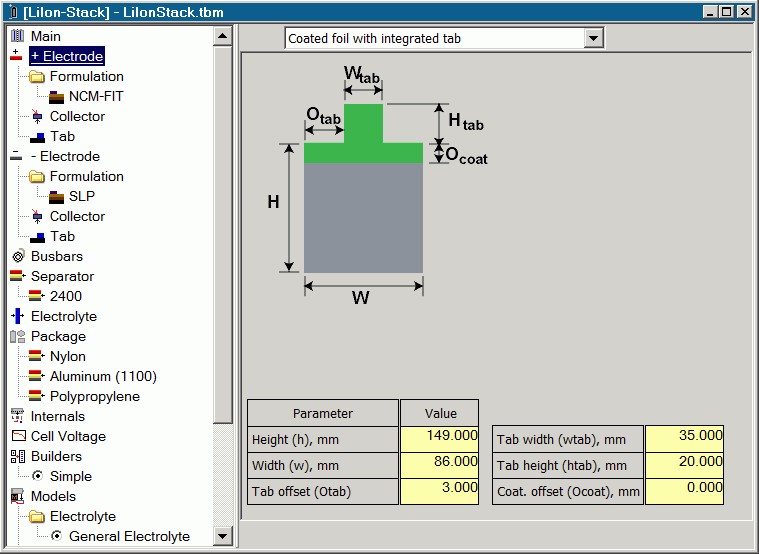

还可以在 + Electrode(+ 电极) 或 - Electrode(- 电极) 节点中定义极耳尺寸。可以指定极耳高度和宽度，还可以定义极耳与电极左边缘的偏移。
根据与每个电极边缘的距离指定极耳偏移值。由于负电极通常比正电极宽，因此需要设置电极的相对位置以正确对齐极耳。
隔离膜偏移值

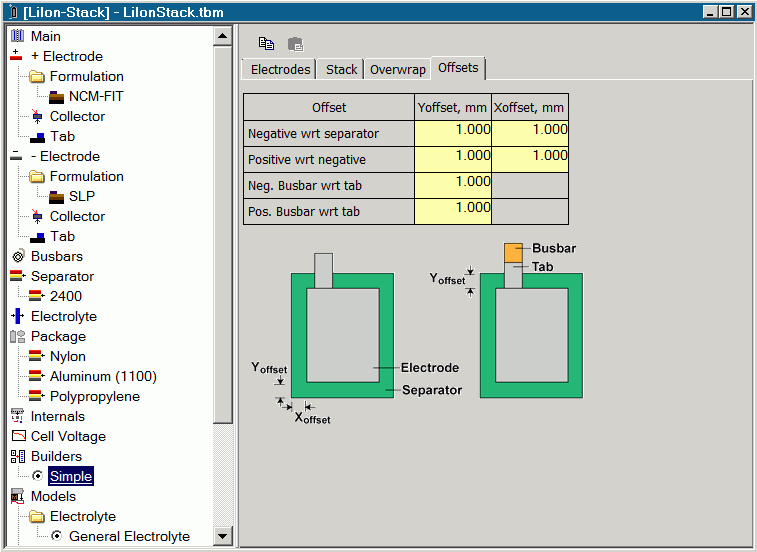

可以在电池窗口中定义隔离膜的尺寸。在左侧面板中，选择节点，然后选择偏移选项卡。
Negative wrt separator(负极相对隔离膜) 属性的 X 和 Y 偏移值指定了隔离膜层从负电极边缘延伸的距离。例如，如果负电极宽 88 mm，且指定了 1 mm 的 Xoffset 值，则隔离膜层宽度将为 90 mm。
电极的相对位置
还可以在节点的偏移选项卡中定义电极的相对位置。Positive wrt negative(正极相对负极) 设置定义了正电极相对于负电极的位置。相对位置在 X 和 Y 偏移值中定义。这些值指定从负电极左边缘到正电极左边缘的距离，以及从负电极上边缘到正电极上边缘的距离。
默认情况下，所有这些值均设为 1 mm。如果更改了电极的宽度或高度，或如果要定义更宽或更窄的隔离膜，则需要更改这些值。
电极厚度

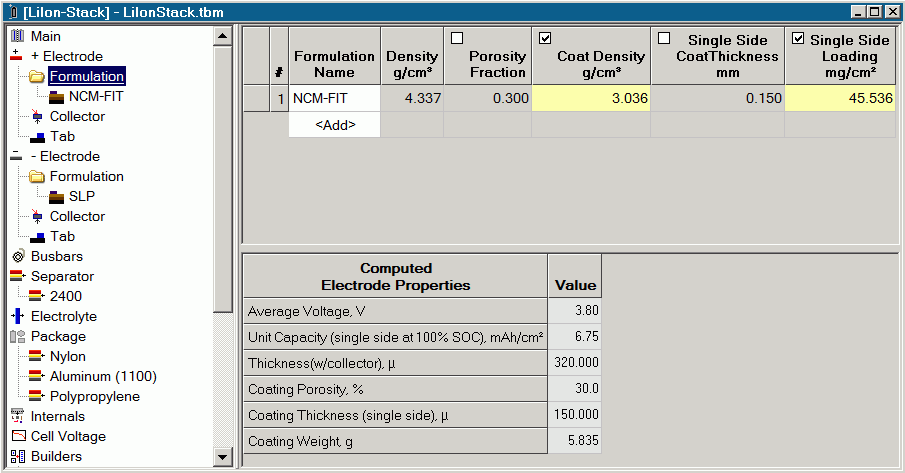

要查看每个电极的总厚度，选择 节点或 节点。总厚度将显示在“Computed Electrode Properties(计算的电极属性)”下 Thickness (w/collector)(包含集流器的厚度) 的旁边。此值包括单个电极的集流器和涂层的厚度。
隔离膜厚度

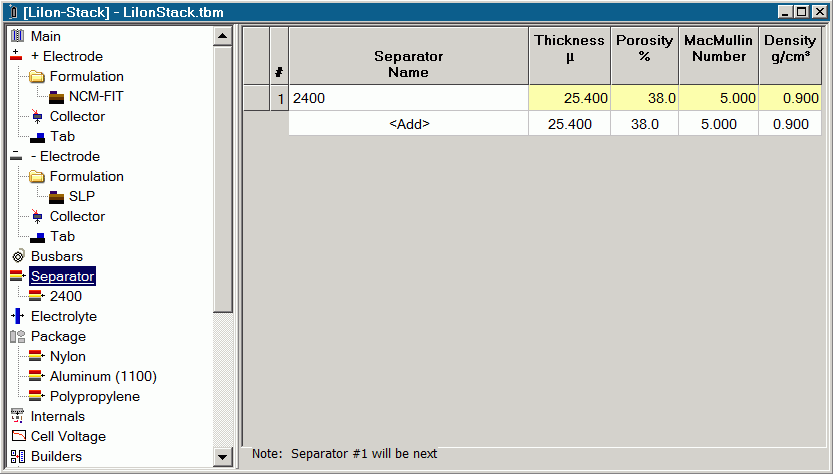

可以在电池窗口中定义隔离膜的厚度。要设置隔离膜厚度，选择隔离膜节点。在表的厚度列中修改相应的值。
叠片中的电极数

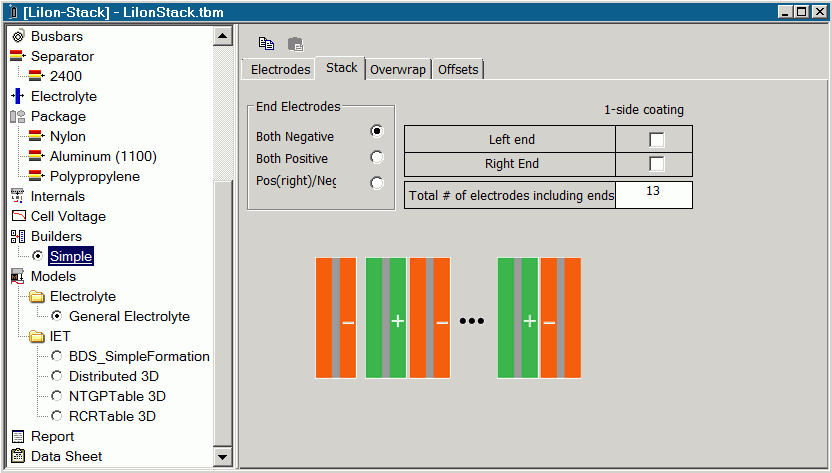

可以定义叠片中的电极层数。在电池窗口中，选择节点，然后选择叠片选项卡。Total # of electrodes including ends(电极总数（包括端部）) 框指定电池单元中的电极总数。
所选的端电极选项将影响可以指定的值。如果选择两个负极或两个正极，则电极总数必须为奇数。如果选择正极（右）/负极，则电极总数必须为偶数。
电池单元中的隔离膜数等于（电极总数 + 1），即相邻电极之间有一层隔离膜，外加叠片的任一端有一个隔离膜。
