点火器
可以使用点火器控制 Simcenter STAR-CCM+ 中的部分燃烧模拟的点火。
火花点火模型仅适用于非稳态模拟，并从小内核中产生火花，直至其大到足以使燃烧模型取代火焰传播。对于其他点火器，点火器部件中包含的网格单元会根据点火器启用时指定的设置更改其属性。有关火花点燃模型的详细信息，请参见火花点燃模型参考。
- EBU 点火器 (EBU)：启用 EBU 点火器时，对于 EBU 点火器部件中包含的网格单元，点火器会强制反应率在不使用产品的情况下受到混合限制。
- 固定温度点火器 (FT)：固定温度点火器开启时，计算化学反应时的温度设为在点火器节点中定义的固定温度。反应率通常随温度而增加，因此当存在燃料和氧化剂时，在固定点火器温度下计算的网格单元将燃烧反应物，生成产物。由于在点火器区域中只有化学速率加快，因此总体能量守恒，并且网格单元温度趋向于燃烧（化学平衡）温度。
- 火焰面积密度点火器 (FAD)：启用“火焰面积密度点火器”时，它将设置模型确定点火器应用于其网格单元的最终火焰面积密度 (FAD) 的方法。关闭时，此点火器不会影响火焰面积密度的值。
- 过程变量点火器 (PV)：启用过程变量点火器时，它会将点火器部件中包含的网格单元的值设为为该点火器设置的“点火器变量值”属性的值。此项关闭时，此点火器不会影响过程变量的值。
- 亚网格火花点火器 (SS)：选择复杂化学模型或小火焰生成流形模型以及火花点燃物理模型和任何非稳态模型时，亚网格火花点火器将可用。
请参见亚网格火花点燃模型参考。
- ISSIM 火花点火器 (ISSIM)：选择复杂化学模型以及火花点燃物理模型和任何非稳态模型时，ISSIM 火花点火器将可用。在对内燃机建模时，此模型也可用于 Simcenter STAR-CCM+
In-cylinder。
请参见 ISSIM 火花点燃模型参考。
- FI 火花点火器：在对内燃机建模时，FI 火花点火器仅可用于 Simcenter STAR-CCM+
In-cylinder。
请参见 FI 火花点燃模型参考。

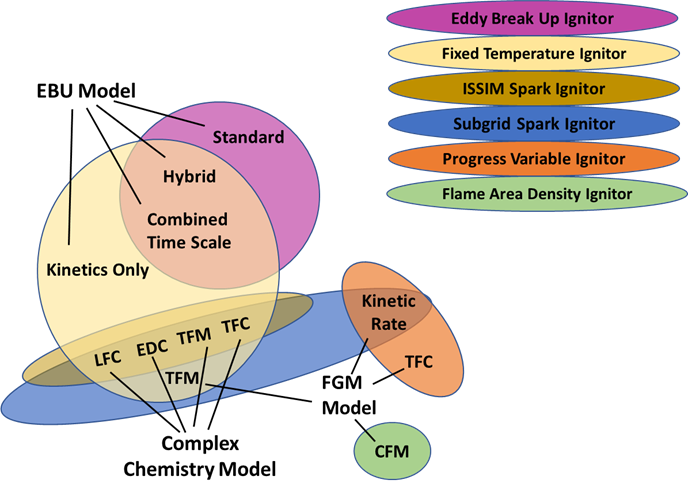

| 模型 | EBU | FT | FAD | PV | SS | ISSIM | ||
|---|---|---|---|---|---|---|---|---|
| 涡破碎 | 标准 EBU | 是 | 否 | 否 | 否 | 否 | 否 | |
| 混合 | 是 | 是 | 否 | 否 | 否 | 否 | ||
| 结合时间尺度 | 是 | 是 | 否 | 否 | 否 | 否 | ||
| 仅动力学 | 否 | 是 | 否 | 否 | 否 | 否 | ||
| 复杂化学 | 层流火焰概念 (LFC) | 否 | 是 | 否 | 否 | 是* | 是* | |
| 涡耗散概念 (EDC) | 否 | 是 | 否 | 否 | 是* | 是* | ||
| 增厚火焰模型 (TFM) | 否 | 是 | 否 | 否 | 是* | 是* | ||
| 湍流火焰速度封闭 (TFC) | 否 | 是 | 否 | 否 | 是* | 是* | ||
| 小火焰生成流形 | FGM 动能速率 | 否 | 否 | 否 | 是 | 是* | 否 | |
| 拟序火焰模型 (CFM) | 否 | 否 | 是 | 否 | 否 | 否 | ||
| 湍流火焰速度封闭 (TFC) | 否 | 否 | 否 | 是 | 否 | 否 | ||
| 增厚火焰模型 (TFM) | 否 | 是 | 否 | 否 | 是* | 否 | ||
* 还使用非稳态模型时。
点火器属性查找
| 属性 | EBU 点火器 | 固定温度点火器 | 火焰面积密度点火器 | 过程变量点火器 | 所有火花点火器 |
|---|---|---|---|---|---|
| 激活器 |  |
|
|
|
请参见火花点燃模型参考。 |
| 点火器设置法 | |
|
|||
| 点火器变量值 | |
|
|||
| 形状 | |
|
|
|
|
| 温度 | |
|
属性
- Parts
- Allows you to select the geometry parts that represent the ignitor.
- Ignitor Variable Value
- A floating point value for the progress variable.
- Ignitor Set Method
- Sets the method to determine
the value of flame area density (FAD) in each cell.
- Maximum of Cell FAD or Ignitor Constant
- Uses the greater of the cell FAD that is obtained from the transport equation and the ignitor constant that is set with the Ignitor Variable Value property.
- Ignitor Constant
- Overrides the cell value of FAD using the Ignitor Variable Value. This option is helpful when you know the exact FAD value for one cell.
- Activator
- Selects between
options that define when the ignitor is active (on).
- Always: Indicates that the Ignitor is always on.
-
Pulse: Applies
the ignition condition for the duration of a pulse that you specify
using the properties of the Pulse child node:
- Ignitor Enabled Trigger: For steady-state simulations, iterations are specified, and for unsteady simulations, physical time (s) is specified.
- Ignitor Starting Iteration/Time : Iteration or time after which the ignitor is activated.
- Ignitor Ending Iteration/Time : Iteration or time after which the ignitor is de-activated.
