导入电池单元

将在 Simcenter Battery Design Studio 中创建的电池文件作为电池电芯导入 Simcenter STAR-CCM+。

将之前在 Simcenter Battery Design Studio 中创建的电池 (.tbm) 文件作为电池电芯导入 Simcenter STAR-CCM+。

导入电池单元：

  1. 展开电池节点。
  2. 右键单击电池 > 电芯，然后选择根据 Tbm 创建。
  3. 在从文件导入电池数据对话框中，导航至 Simcenter Battery Design Studio 工作区目录 BasicCell，然后选择文件 TutorialCell.tbm。
  4. 单击打开。

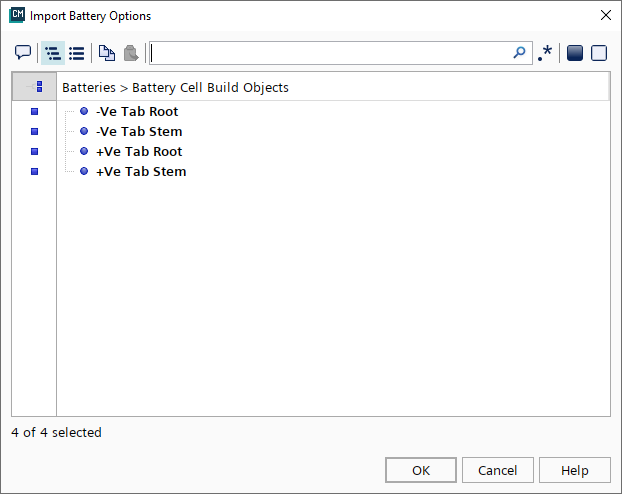

  5. 在导入电池选项对话框中，确保选择所有对象，然后单击确定。

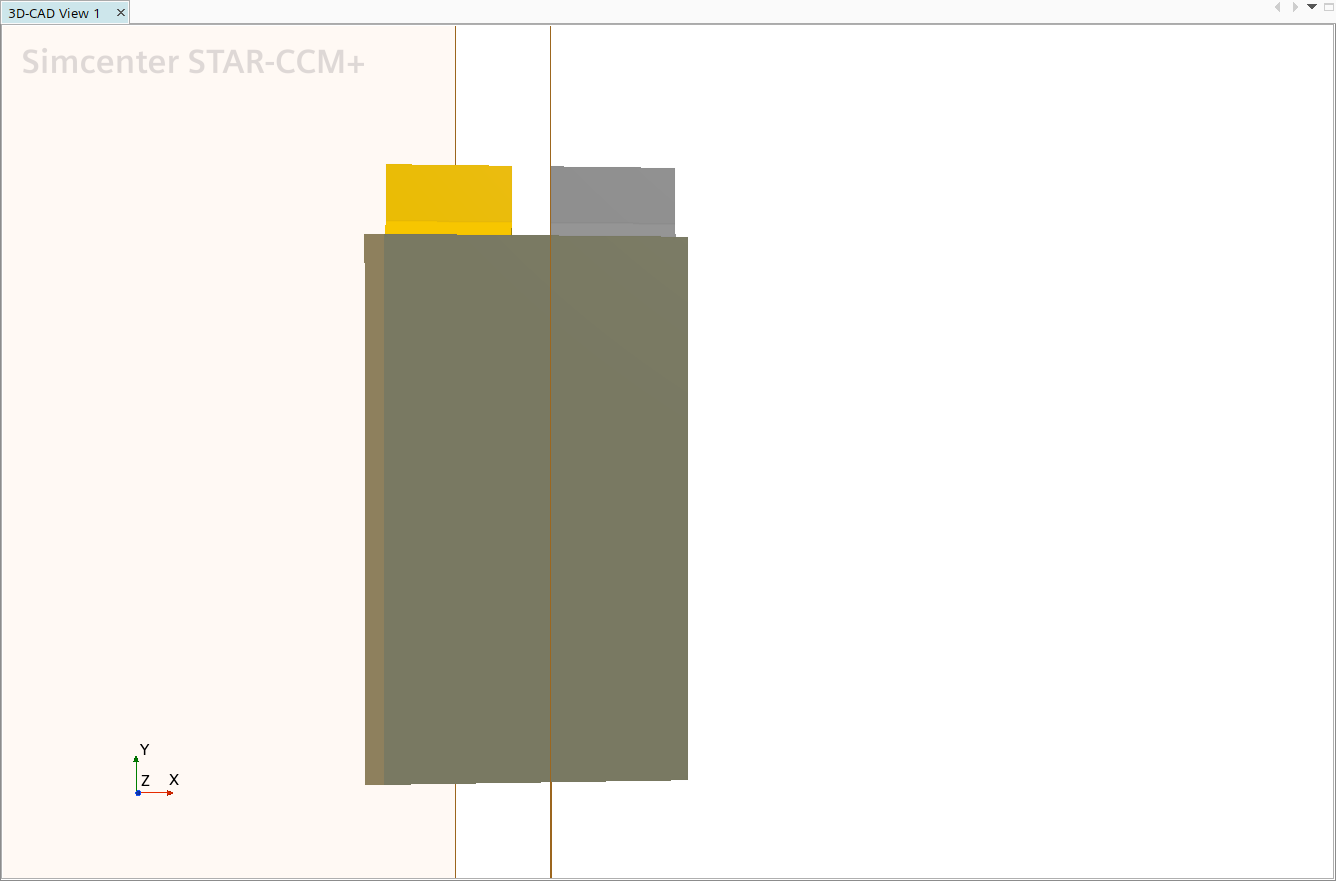

在导入过程中，Simcenter STAR-CCM+ 将使用 3D-CAD 模块生成一个理想的电池单元模型。该模型将显示在图形窗口的 3D-CAD 视图 1 场景中。



电池模块由一个或多个电池单元组成。这些电池单元可以串联和并联排列。由您来指定排列方式和电池单元数。由于模块通常包含相同电池单元的多个实例，因此 Simcenter STAR-CCM+ 将自动复制导入的电池单元的多个实例。

在本节教程中，模块包含一个电池单元。

  1. 右键单击电池 > 电池模块并选择新建 > TBM 电池模块。

    一个新电池模块节点将添加到树视图中。在电池模块 - 特性窗口中，串联数和并联数特性定义模块中的电池单元数。默认情况下，这些值设置为 1。

下一步是设置模块电池单元。

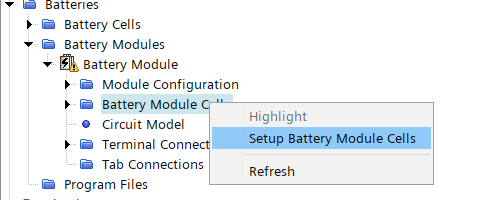

  1. 右键单击电池模块 > 电池模块单元，然后选择设置电池模块单元。

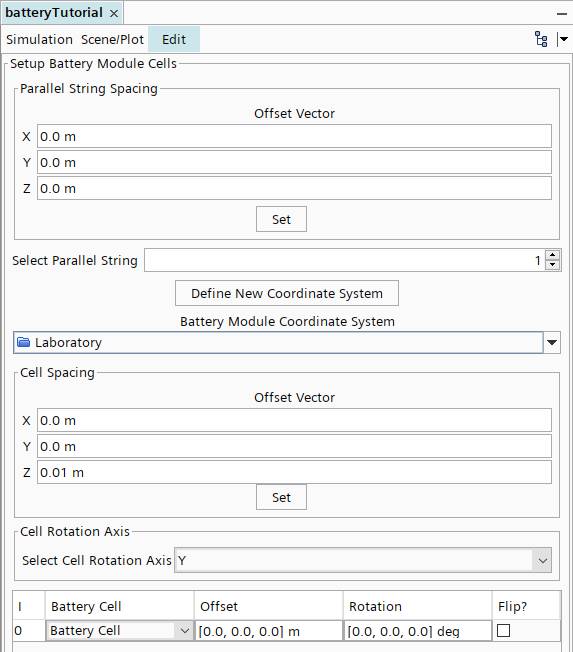

    显示的面板可让您执行下列操作：

    • 定义电池单元互相之间的偏移。

    • 翻转或旋转电池单元。

    • 将不同电池单元对齐到电池模块中的每个位置。

在此案例中，默认设置即合适。

  1. 单击应用，将导入的电池单元分配给电池模块。


  2. 单击关闭。
