创建电路

创建电路以模拟电池响应。

您在上一步中加载的程序文件表示电池上的电气负载。要模拟电池响应，必须通过电路将电气负载连接到电池。

使用电路工具连接电气负载。

  1. 展开电路 > 电路 1 节点。

电路工具使用“元件”和“连接”。每个元件都是一个电池模块或一个程序，而连接将这些元件通过电路连接在一起。

首先，将电池模块和程序定义为电路的元件。

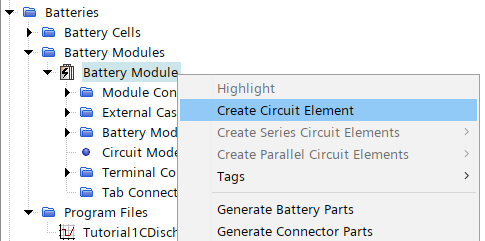

  1. 右键单击 Batteries > 电池模块 > 电池模块节点，然后选择创建电路元件。


  2. 右键单击程序文件 > Tutorial1CDischarge.prg 节点，然后选择创建电路元件。
接下来，连接这些元件的正极和负极端子。
  1. 展开电路 > 电路 1 > 电路元件节点。
  2. 通过 [按住 Ctrl 键的同时单击] 同时选择电池模块 > (+) 电池模块节点和 Tutorial1CDischarge.prg > (-) Tutorial1CDischarge.prg 节点。

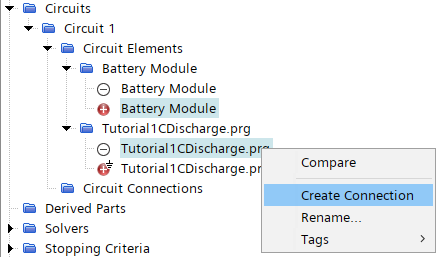

  3. 右键单击这些节点之一并选择创建连接。


  4. 对剩余端子重复执行此操作：(-) 电池模块和 (+) Tutorial1CDischarge.prg。

    每个连接都将显示在电路连接节点下。
