设置电池网格
设置电池网格基础尺寸并生成网格连续体。
电池网格生成器将在极耳干、极耳底和叠片（针对热网格）上生成薄体网格，并且还将在叠片上生成单独的笛卡尔电化学网格。
要设置电池网格：

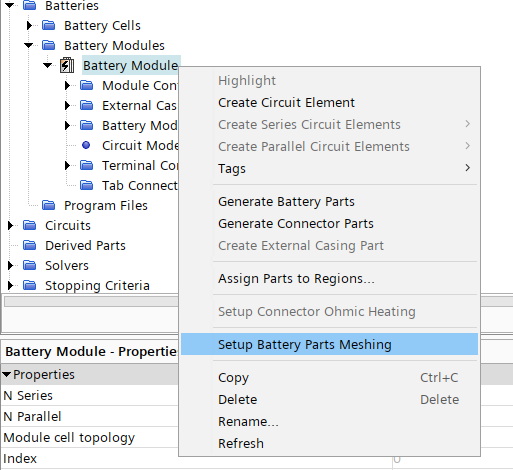

- 右键单击 节点。
-
选择设置电池零部件网格化。
一个新的网格电池模块节点将显示在节点下。
- 选择节点，然后将基础尺寸设为 5 mm。
-
选择 节点，然后验证以下设置。
属性 设置 尺寸类型 相对于基数的值 基数百分比 12.5 -

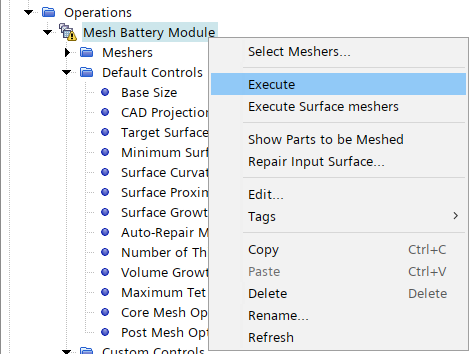

右键单击 节点，然后选择执行。
-
创建网格场景。
网格场景 1 显示在图形窗口中。

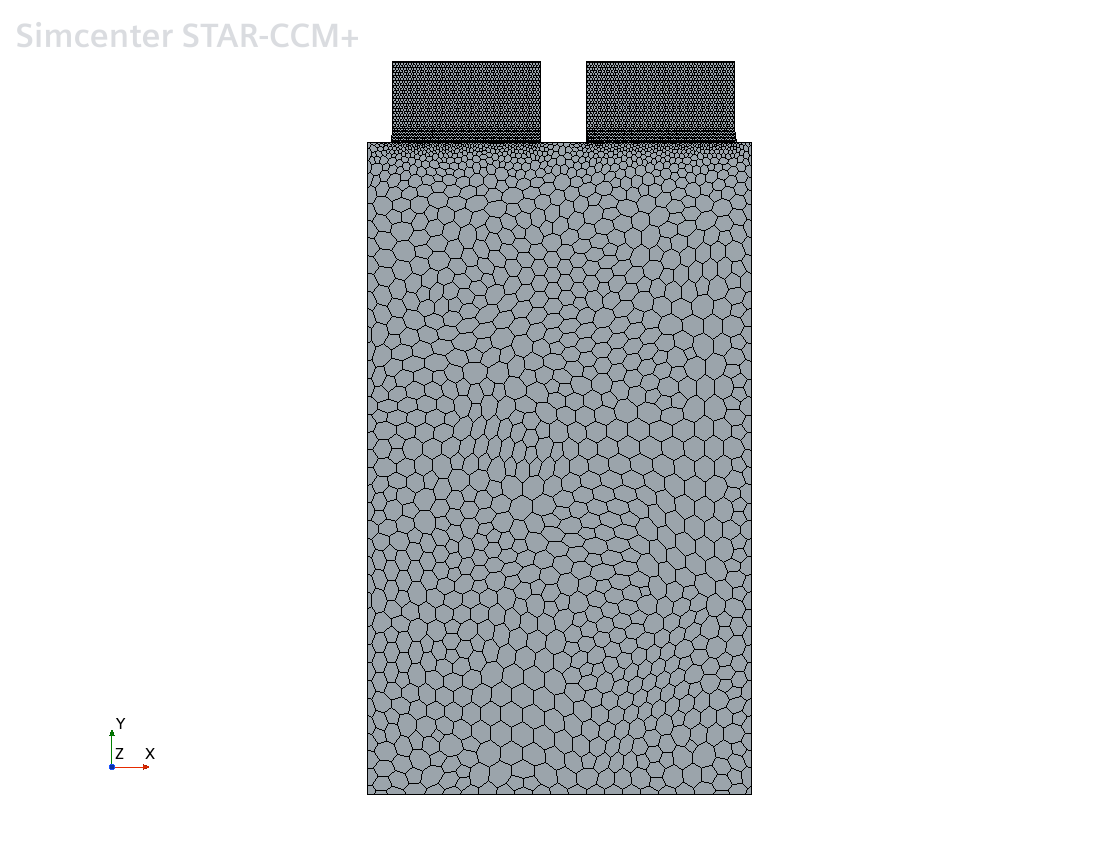

体网格如下所示。
- 保存模拟。
