准备标量场景

创建标量场景以显示模拟结果。

创建标量场景以显示模拟期间的电池体积热。

  1. 创建标量场景。
  2. 单击场景/绘图。
  3. 选择标量场景 1 > 标量 1 节点，然后激活显示网格。
  4. 右键单击标量 1 > 部件并选择编辑。

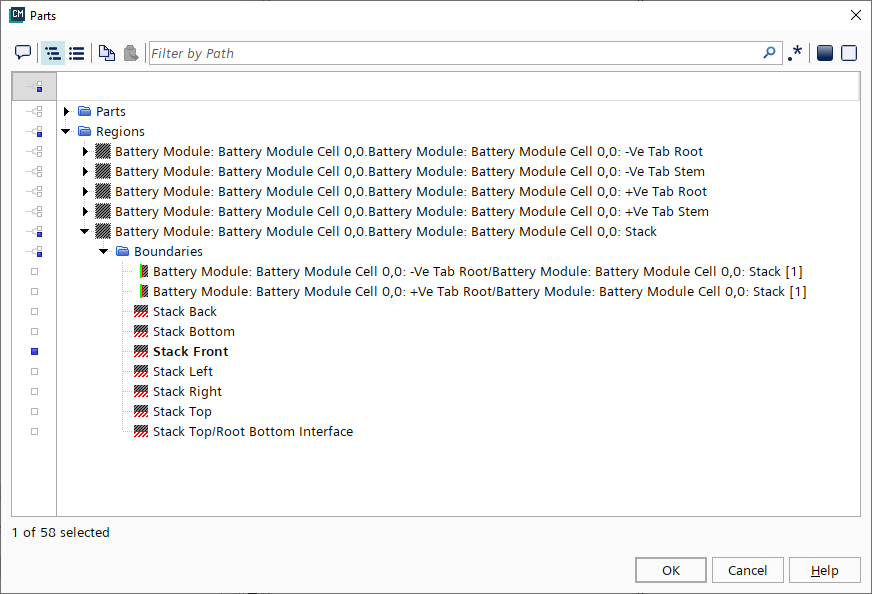

    此时将显示部件对话框。
  5. 展开区域节点和电池模块： Battery Module Cell 0,0: 电池模块：Battery Module Cell 0,0: Stack 节点。
  6. 选择 Stack Front(叠片正面)。


  7. 单击确定。
  8. 选择标量场景 1 > 标量 1 > 标量场节点。
  9. 在标量场 - 属性窗口中，将函数设置为 Battery > Battery Volumetric Heat。
  10. 单击模拟选项卡以返回 Simcenter STAR-CCM+ 模拟对象树。
