定义 CFDDefinedSpeciesMap

CFDDefinedSpeciesMap 与 CFDSpeciesMap 类似，但可以将多个 GT-SUITE 组分映射到单个 Simcenter STAR-CCM+ 组分。 还可以定义进气组分的映射。

以下步骤假设按上一节中所述定义 CFD 组分映射。

要定义 CFDDefinedSpeciesMap：

  1. 在 CFDSpeciesMap 的 Edit Object(编辑对象) 对话框中，单击 User Defined Species Map(用户自定义的组分映射) 属性旁边的省略号 (...)。
  2. 在 Value Selector(值选择器) 对话框中，从 Create New Object(创建新对象) 组合框中选择 CFDDefinedSpeciesMap，并单击 OK(确定)。

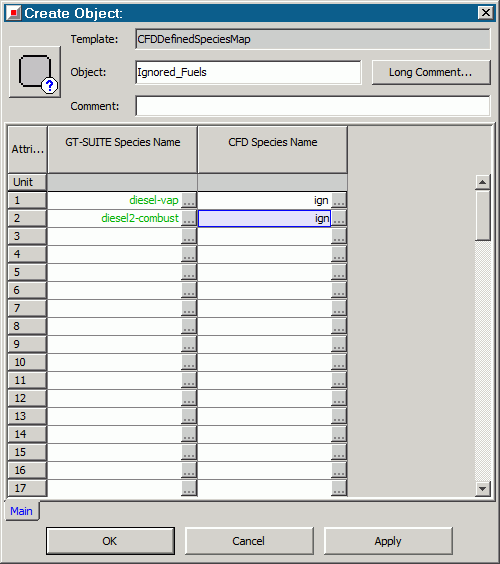

  3. 在 Create Object(创建对象) 对话框中，将对象设为 CFDDefinedSpeciesMap 的名称。
  4. 将 GT-SUITE Species Name(GT-SUITE 组分名称) 列中的每个条目设为要包括在映射中的 GT-SUITE 组分。
  5. 将 CFD Species Name(CFD 组分名称) 列中的每个条目设为以下某个选项：
    • ign — 忽略 CFD 组分，不将其发送到 Simcenter STAR-CCM+。 此组分的质量分数在其他组分之间重新分布，以保持质量守恒。 建议仅将此选项用于痕量组分或要分析的 GT-SUITE 案例中未使用的组分。
    • CFDSpecies — 将 GT-SUITE 组分与 Simcenter STAR-CCM+ 中用户自定义的 CFDSpecies 相关联。 请参见定义 CFDSpecies。
