设置两相区渗透率模型的相对速度场

通常，两相区渗透率模型会应用动量源项来停止固化液体的流动。 停止流动的方法为，将相对于基准坐标系的对流速度减小为零。

对于某些应用，为固化液体指定非零速度场可能非常有用。 例如：

• 离心铸造

  融液从喷嘴喷射，飞溅到旋转圆柱体的内壁上。 发生固化时，固化液体的旋转角速度必须与旋转圆柱体相同，使得固化液体相对于旋转壁面的速度为零。

• 连续/流式铸造

  融液在模架打开的模具顶部喷射。 在模具中，模具壁面旁的薄金属板会固化。 固化液体的移动速度必须与绞股的牵引速度相同。 模具壁面和固化液体的移动速度（二者之间的相对速度为零）称作牵引速度。

要设置两相区渗透率模型的相对速度场：

1. 设置适当的固定移动参考坐标系运动或刚体运动模型。

   可指定任何运动，影响网格单元体积的运动（例如变形）除外。

   请参见使用运动。

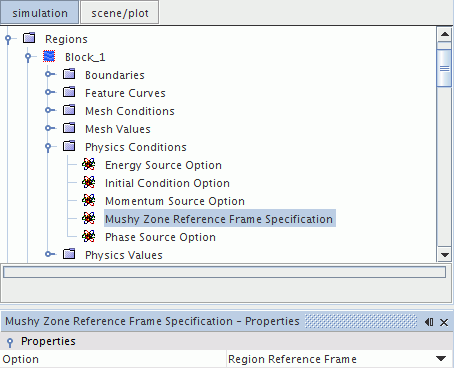

2. 在相应的区域中，选择物理条件 > 两相区参考坐标系指定节点。



3. 在两相区参考坐标系指定 - 属性窗口中，选择相应的参考坐标系选项：
   • 区域参考坐标系

     相对于区域参考坐标系指定相对速度。 区域参考坐标系为在物理值 > 定义运动 > 参考坐标系中选定的运动参考坐标系。

   • 基准坐标系

     相对于基准参考系指定相对速度。

   • 局部参考坐标系

     相对于与区域关联的局部参考坐标系指定相对速度。

   对应的节点会添加到区域的物理值节点中。

4. 相对于选定参考坐标系指定相对速度场：
   • 对于区域参考坐标系：

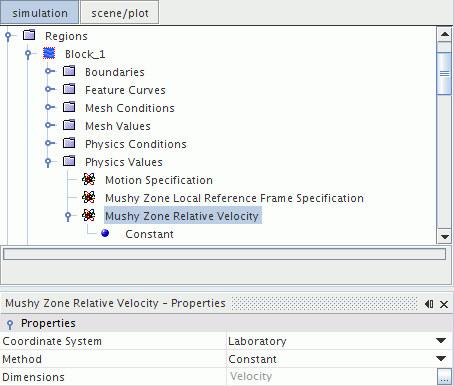

     选择物理值 > 两相区相对速度节点，然后设置其标量分布法和值。




   • 对于基准参考系：

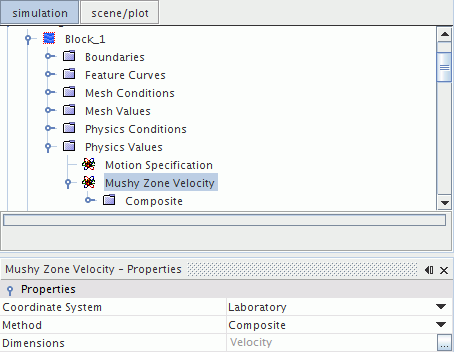

     选择物理值 > 两相区速度节点，然后设置其标量分布法和值。




   • 对于局部参考坐标系：
     1. 选择物理值 > 两相区局部参考坐标系指定节点。
     2. 在属性窗口中，选择位于工具 > 参考坐标系中的局部参考坐标系以描述运动。
     3. 选择物理值 > 两相区相对速度节点，然后设置其标量分布法和值。




指定相对速度值时，可观察到固定移动参考运动与刚体运动之间存在以下差异：

• 对于刚体运动，网格实际上在 Reference Frame for Rotation(旋转参考坐标系) 中移动。 因此，需要在两相区相对速度 - 属性窗口中相对于坐标系将相对速度值指定为零。 固化液体会以为刚体运动指定的速度移动。
• 对于移动参考坐标系运动，模拟是固定的并且网格实际上不移动。 因此，需要在两相区相对速度 - 属性窗口中相对于坐标系指定非零的相对速度值。 固化液体会以为移动参考坐标系运动指定的速度移动。
