设置用户自定义的噪声源

可以创建用于测试或校准模型的用户自定义噪声源。在流体网格中指定特定（或多个）网格单元的源压力场。该压力场随后传播到流体区域。

用户自定义噪声源的典型示例有单极（为单一网格单元定义压力场）、偶极（为两个网格单元定义压力场）和四极（为四个网格单元定义压力场）噪声源。

例如，单极源的分析表达式为：

图 1. EQUATION_DISPLAY
P = A R r sin ( ω t - k r )
(270)

其中：

  • A 为幅值。
  • R 为半径。
  • ω = 2 π f 和 f 为源的频率。
  • r 为域中的径向位置。
  • k = ω / c 和 c 为声速。

需要应用于单极源的相应场函数为：

图 2. EQUATION_DISPLAY
Input Pressure = 4 π A R sin ( ω t ) / V
(271)

其中， V 为网格单元体积。

由于单极源是点源，在此情况下，声源定义需要除以网格单元体积（使其无体积），因为声波方程右侧的噪声源使用有限体积方法进行体积积分：

  • 基于声扰动的噪声源： − 1 c 2 ∫ ∂ 2 P ′ ∂ t 2 d V
  • 用户定义的源： ∫ S user d V

理想情况下，单极源应当为球体或点源，但有限体积网格无法实现此操作。因此，会看到分析与计算求解之间出现一些差异。

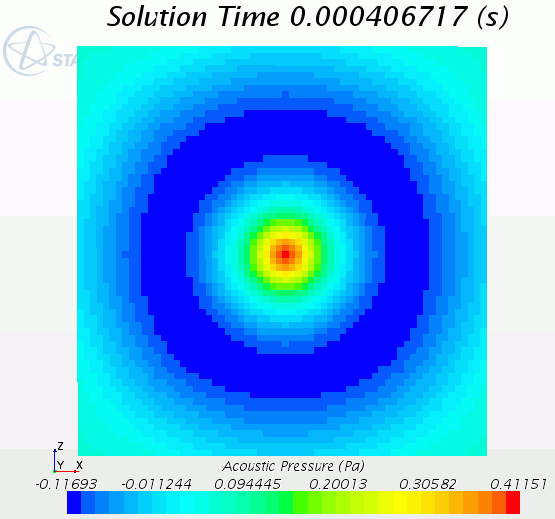

单极源产生的声压场如下图所示：



要设置用户自定义的噪声源：

  1. 右键单击自动化 > 场函数节点，然后为声学用户源创建用户自定义的标量场函数。

    例如，按照 Eqn. (271) 等式指定单极噪声源的场函数定义，如下所示：

    4 * 3.1415 * $Amplitude * $Radius * sin($Omega * $Time) / $Volume

    其中，$Amplitude、$Radius 和 $Omega 是其他用户自定义场函数或参数，分别包含源的幅值、半径和频率。$Time 为时间的内置场函数，内置场函数 $Volume 提供网格单元体积。

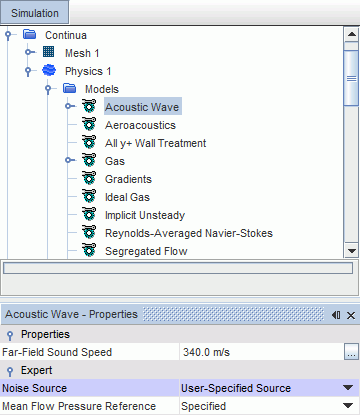

  2. 在物理连续体中，选择声波节点，并将噪声源设为用户指定的源。

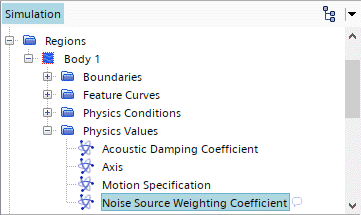

  3. 选择[流体区域] > 物理值 > 噪声源加权系数节点，然后设置要应用源的噪声源区域。


  4. 选择[流体区域] > 物理值 > 用户自定义噪声源节点，然后设置以下属性：
    属性 设置
    方法 场函数
    标量函数 声学用户源场函数
