使用物理模型选择对话框

物理模型选择对话框中提供了一个位置，可以为物理连续体选择和修改物理模型。对于多相流，可以直接在对话框中创建必要的相和相间相互作用，并分别选择适当的模型。

在开始之前，创建物理连续体。

请参见定义物理工作流。

要选择物理模型，创建相和相间相互作用，然后选择适当的模型：

  1. 右键单击连续体 > [物理连续体] > 模型节点，然后单击选择模型...
  2. 在物理模型选择对话框中，可对左侧的每组选项选择一个模型。有些组要求必须选择，它们通过 <选择一个> 指示。而另一些组则不要求。

    默认情况下，选项自动选择推荐模型处于活动状态。当此选项处于活动状态时，Simcenter STAR-CCM+ 将为该对话框中的某些组选择默认模型。例如，如果从湍流组中选择 K-Epsilon 湍流选项，Simcenter STAR-CCM+ 将自动选择可实现的 K-Epsilon 两层模型。

    模型选择对话框将根据之前的选择动态变化。

    <需要选择附加模型> 标签表示未完成模型选择。如果未完成模型选择，则表示无法在连续体的当前状态下初始化连续体。在未完成模型选择时尝试迭代会导致错误。

    选择模型的最有效方法是始终从显示在对话框可用模型侧顶部的模型系列中进行选择。此方法会以选择模型（通过手动选择或 Simcenter STAR-CCM+ 中的自动选择模式）时的相同顺序将模型添加到启用模型组合框中。

    模型选择对话框会“实时更新”，因为每次更改复选框或单选按钮的状态时服务器都将更新。如果打开相关节点，对象树将反映这些更新。

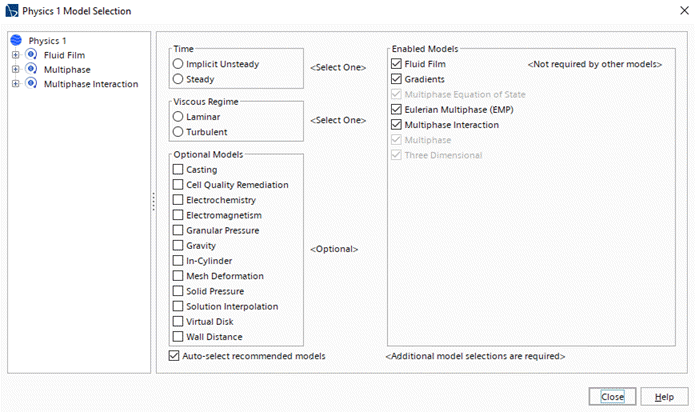

    示例如下所示：



  3. 如果 Simcenter STAR-CCM+ 自动选择要更改的内容：
    1. 停用自动选择推荐模型。
    2. 在 Enabled Physics Models(启用的物理模型) 内，停用不需要的选择，直至返回到之前的状态。
    3. 选择模型的正确顺序。
对于多相流体模拟，以及对于使用相模型（例如，多孔介质）的单相流体模拟，可以创建必要的相并为每个相选择相应的模型。对于多相流体模拟，还可以定义必要的相间相互作用。
  1. 在左侧面板中，执行下列操作：
    • 要创建相，右键单击适当的相管理器节点（例如，多相流 > 欧拉相或多孔介质 > 多孔相），然后单击新建。
    • 要创建相间相互作用，右键单击多相流相互作用 > 相间相互作用，然后单击新建 > [相 1] > [相 2]。

      如有必要，在指定第二个相后选择适当的相间相互作用模型。

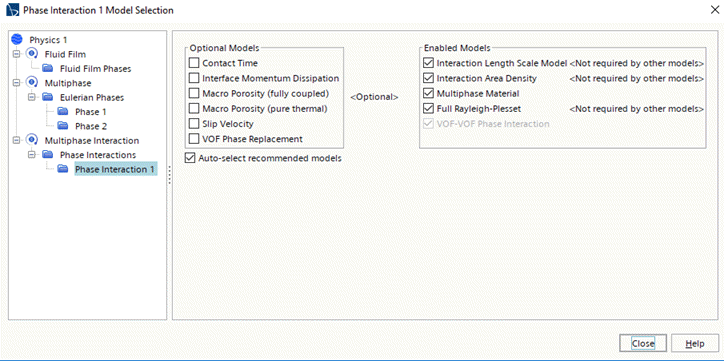

  2. 要指定特定相或相间相互作用的模型，在左侧面板中选择适当的相或相间相互作用。

    右侧面板显示可用模型，并允许按照与物理连续体相同的方式来进行选择。有关详细信息，请参见定义欧拉相和定义相间相互作用。



  3. 要关闭物理模型选择对话框，执行以下某项操作：
    • 要在打开物理模型选择对话框的位置返回到模拟树，单击关闭。
    • 要在特定相或相间相互作用返回到模拟树，在左侧面板中选择适当的相或相间相互作用，右键单击，然后单击模拟选择。
