区域类型参考

区域为已分配类型，其关联连续体内的模型用于确定所需的特定条件和值。

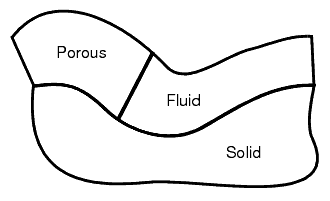

STAR-CCM+ 可识别三种不同的区域类型：流体、多孔和固体。每种类型的可用性取决于与该区域关联的连续体。仅当连续体为气体或液体时，才可使用流体区域和多孔区域。仅当连续体为固体时，才可使用固体区域。

STAR-CCM+ 最初在导入网格时（基于所导入网格中包含的信息）分配区域类型。也可以在 STAR-CCM+ 中重新分配区域类型。
