将结果与实验数据进行比较

本教程部分将结果与使用当量导热率的数据进行比较。

Kuehn 和 Goldstein 以当量导热率的形式报告了他们的实验和数值结果。此当量导热率定义为在环带之间测量（预测）的实际热传递与单独借助纯传导获得的热传递的比率。即：

图 1. EQUATION_DISPLAY
keq=qactqcond
(5248)

对于同心圆柱体，qcond 定义如下：

图 2. EQUATION_DISPLAY
qcond=2πkΔTln⁡(Ro/Ri)
(5249)

对于本教程中考虑的案例，Kuehn 和 Goldstein 获得的当量导热率为 2.58。

  1. 要开始计算导热率，应使用之前在设置中提供的值根据 Eqn. (5249) 计算热传导。由此得出 q c o n d = 2.177⁢W /m ⁢ 。
  2. 要得到半个圆柱体的 q a c t 值，双击报告下的内部热传递或外部热传递节点。

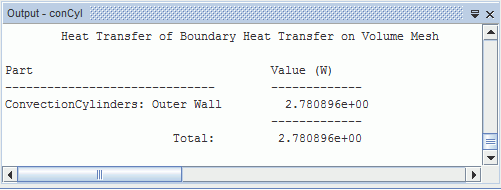

    热传递将显示在输出窗口中。

    因此，整个环带的总 q a c t 为 5.56 W。

    将此值插入上方的 Eqn. (5248) 计算等效导热率：

    k e q = 5.56 2.177 = 2.55
    (5250)

    在此结果与 Kuehn 和 Goldstein 给出的值之间只有 1% 的差距，这表明数值模型预测的热传递与其他人报告的情况一致。

    注因为您使用的是圆柱体的 2D 表示，所以热传递预测为每米长度，即 W/m。
