移除轮胎胎面

3D-CAD 搜索工具可用于根据样本输入查找几何相似体。

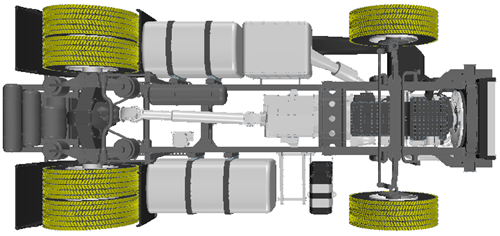

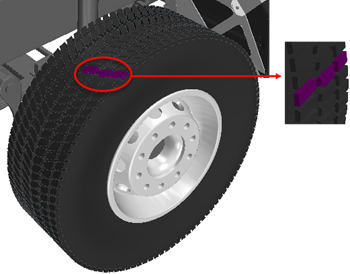

原始模型包括轮胎上每个胎面的几何。假设这些不会对流量造成不适当的影响，可以使用 3D-CAD 搜索工具自动选择所有胎面凸起。选择凸起后，可以使用去特征工具将其移除。

  1. 要创建设计过滤器，查找轮胎上的所有胎面拉伸：
    1. 右键单击 3D-CAD 模拟树中的设计过滤器节点，然后选择新建。

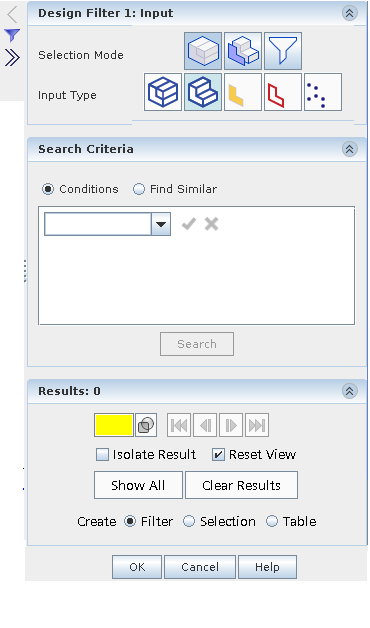

      此时将显示过滤器面板。

    2. 保留选择模式作为整个 CAD 模型，在输入类型旁边选择 （面）。
    3. 在搜索条件选项卡下，选择查找类似选项。

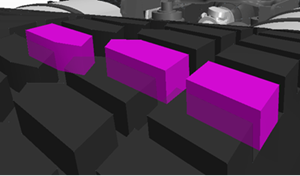

    4. 在 3D-CAD 视图场景中，选择三个外部胎面的顶面和所有侧面，如下所示。选择后，总面数为 17。重复这三项操作，选择所有其他胎面。




    5. 选择面后，单击搜索，找到几何中的所有类似体。

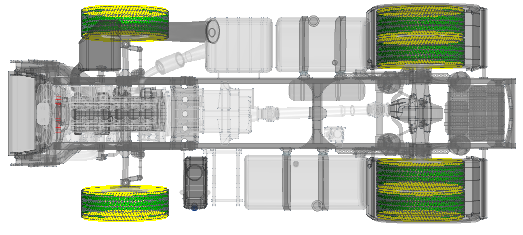

      六个轮胎上的所有胎面均在几何中标识并选择。搜索工具共找到 20,400 个面。

    6. 在 过滤器面板底部，单击确定。
      此操作将在模拟树中的设计过滤器节点下创建设计过滤器 1。
    7. 将设计过滤器 1节点重命名为轮胎胎面。
  2. 要使用过滤器去特征轮胎胎面：
    1. 选择 European Truck(欧洲卡车) > 设计过滤器 > Tire Treads(轮胎胎面) 节点。
    2. 按住 <CTRL> 键，在 3D-CAD 视图场景中右键单击，然后选择修复工具 > 去特征面。
      此时将打开去特征面板，显示选定轮胎胎面预览。

    3. 在去特征面板中单击确定。
以下屏幕截图显示了在执行此操作后没有任何轮胎胎面的欧洲卡车几何。
