解决体冲突

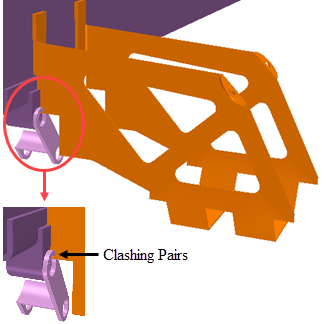

在 CAD 几何中，当表面相交时，就会发生体冲突。为检测这些相交，3D-CAD 搜索工具提供了一个冲突查询过滤器，可在模拟中对部分或所有零部件运行。

尽管本教程的输入几何有多个发生体冲突的位置，但以下说明仅提供了解决一对体冲突的方案。

  1. 创建新的设计过滤器。
  2. 在过滤器面板中，选择输入框中的下列选项：
    1. 将选择模式设为 （整个 CAD 模型）。
    2. 将输入类型设为 （体）。

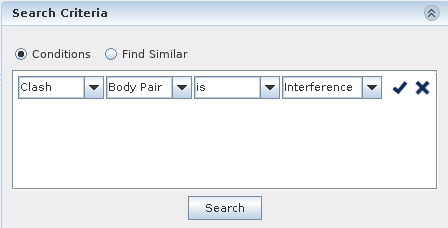

  3. 在搜索条件组合框中，创建以下查询：
    1. 选择条件选项。
    2. 选择冲突 + 体对 + 为 + 干涉。单击 （执行更改）。


    3. 单击搜索。
      所有冲突体都显示在图形窗口中。两种颜色（浅蓝色和黄色）用于区分冲突体。如果愿意，可以更改颜色。
    4. 要获得更清晰的冲突对视图，单击（使场景透明）图标。

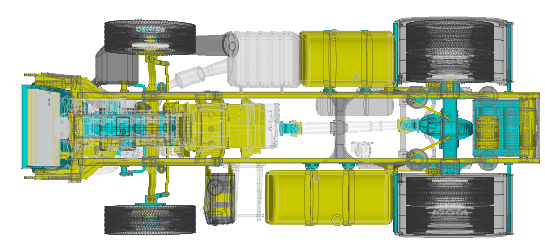

    以下屏幕截图显示了欧洲卡车中的所有接触体。

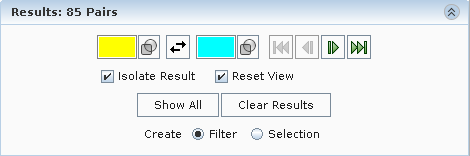

  4. 在结果面板中：
    1. 要一次可视化一个冲突对，可激活隔离结果。
    2. 使用向右和向左按钮，循环选择各个冲突对。

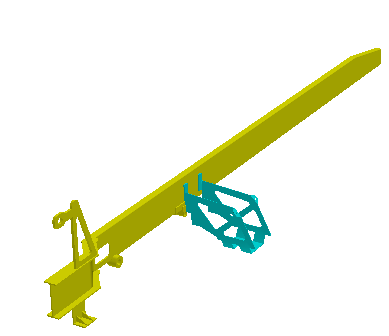

  5. 浏览结果，直到看到以下对为止：


  6. 在结果组合框中，确保创建设为过滤器，然后单击确定。
  7. 将模拟树中的设计过滤器 1 节点重命名为冲突对。
  8. 右键单击冲突对节点，然后选择仅显示。
    图形窗口中仅显示冲突体。
  9. 在 3D-CAD 视图场景顶部的工具栏中，将颜色模式更改为 (区分体)。
  10. 仅显示干涉 adBlueTankHolder 的体。
    1. 在 3D CAD > 体组中，同时选择 adBlueTankHolder、connectingRod 和 chassisBeam_left。
    2. 右键单击其中一个体，然后选择仅显示。


  11. 对体执行减运算，解决零部件冲突：
    1. 在图形窗口中选择所有体。
    2. 右键单击其中一个选定体，然后选择布尔 > 布尔减。
    3. 在布尔减体面板中，确保目标体设为 adBlueTankHolder，工具体包含 chassisBeam_left 和 connectingRod。
    4. 激活保留工具体。
    5. 单击确定。
  12. 更新过滤器，检查体是否仍处于冲突中：
    1. 在 3D-CAD 树中，右键单击设计过滤器 > 冲突对节点，然后选择执行。
    2. 再次右键单击冲突对节点，然后选择仅显示。

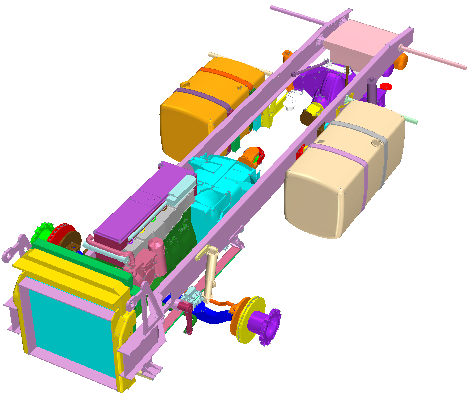

    以下屏幕截图显示冲突体已解决的过滤器的最新更新。

    AdBlueTankHolder 不再干涉其他体。
