移除小螺栓

为便于在类似的几何特征之间进行选择，可使用设计过滤器在搜索中组合使用多个谓词。这里可以使用多个谓词来找出和移除箱体盖上的小螺栓。

  1. 创建新的设计过滤器之前，执行以下操作：
    1. 在 3D-CAD 视图场景中，右键单击并选择恢复 > Hidden Bodies(隐藏的体)。
    2. 在 3D-CAD 视图场景顶部的工具栏中，将颜色模式更改为 （灰色）。
创建新的设计过滤器。
  1. 在过滤器面板中，选择输入框中的下列选项：
    1. 将选择模式设为 （选定的实体）。
    2. 将对象类型设为 （体）。
    3. 在对象类型按钮下，单击 （Open Selector for Input(打开输入选择器)）。
    4. 在输入对话框中，选择体组 > 体组 1 > boxCover(箱体盖)，然后单击 （Close Selector for Input(关闭输入选择器)）。

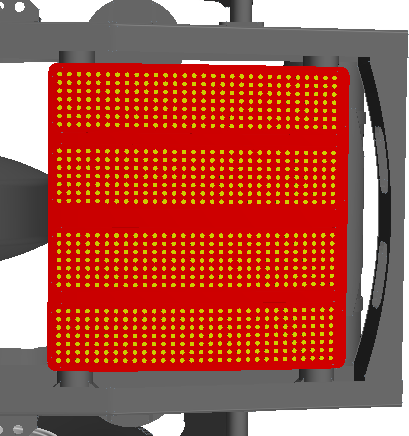

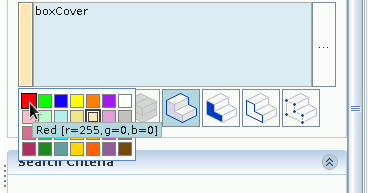

    5. 使用颜色选择器，将对象颜色更改为红色。


    6. 将输入类型设为 （体）。

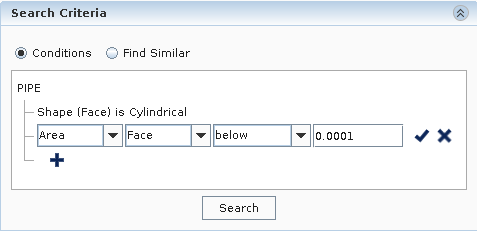

  2. 在搜索条件组合框中，创建两个谓词：
    1. 对于第一个谓词，选择形状 + 面 + 为 + 圆柱，然后单击 （提交更改）。
    2. 将光标悬停在第一个谓词的右侧，然后单击 （添加新项目（插入））。
    3. 选择区域 + 面 + 低于 + 0.0001。


    4. 单击 （执行更改）。
    5. 单击搜索。
    6. 在结果组合框中，单击显示全部。

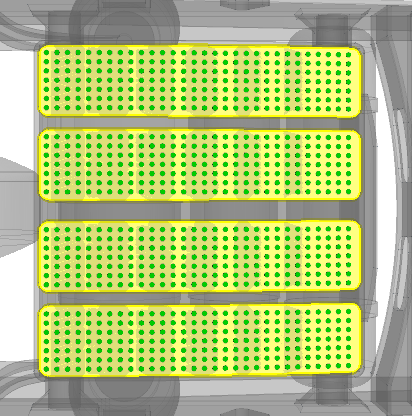

    将选择与查询内容和输入内容匹配的面。搜索工具共找到 1680 个面。此时可以指定不同的颜色来查看结果。

  3. 在结果组合框中，确保创建设为过滤器，然后单击确定。
  4. 在 3D-CAD 面板中，将设计过滤器节点重命名为 Stud Removal(螺栓移除)。
  5. 要移除箱体盖零部件上的螺栓：
    1. 选择 Stud Removal(螺栓移除) 过滤器。
    2. 按住 <CTRL> 期间，在图形窗口中右键单击其中一个选定面，然后选择 1680 个面 > 修复工具 > 去特征面。在去特征面板中单击确定。

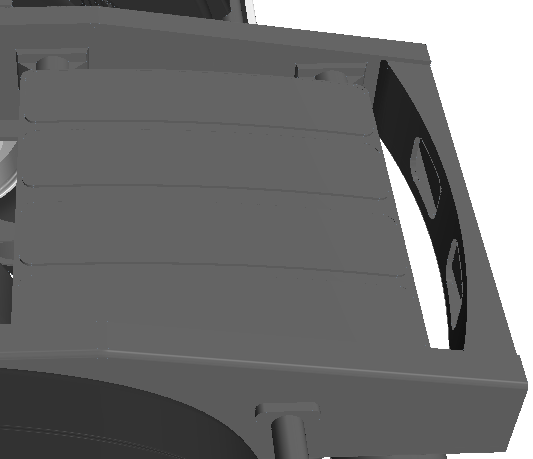

      去特征功能将移除所有螺栓，生成光滑的箱体盖。
