创建壳区域

定义翼型表面上的壳区域。

DMP 模型允许其液相内的质量转换为液膜。在 Simcenter STAR-CCM+ 中，液膜仅存在于壳区域中。壳区域是位于现有边界顶部的网格单元层。尽管几何体内的网格单元层厚度为零，但其仍包含与正在建模的数量相关的有限厚度。对于液膜来说，厚度就是液膜层的深度。

在本教程中，定义翼型表面上的壳区域，以使与壳区域关联的液膜可接收撞击液滴。

创建壳区域：

  1. 右键单击区域 > 区域 1 > 边界 > 极箔节点，然后选择创建壳区域。

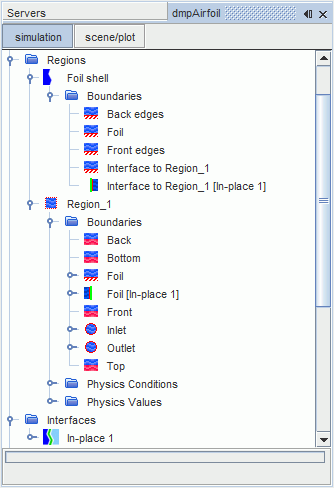

    壳区域极箔壳已在区域节点内创建。此外，壳区域和区域 1 之间的界面已在界面节点内自动创建。

  2. 保存模拟。
