导入体网格

要设置 Simcenter STAR-CCM+ 模拟，应先启动模拟，然后导入本教程中的体网格。

  1. 启动 Simcenter STAR-CCM+。
  2. 开始新模拟。
  3. 选择文件 > 导入 > 导入体网格...。
  4. 在打开对话框中，导航至已下载教程文件的 multiphaseFlow 文件夹，然后选择文件 dmpAirfoil.ccm 并单击打开。
    Simcenter STAR-CCM+ 在输出窗口内提供有关导入过程的反馈，并在区域节点下创建一个网格区域。
  5. 将模拟另存为 dmpAirfoil.sim。

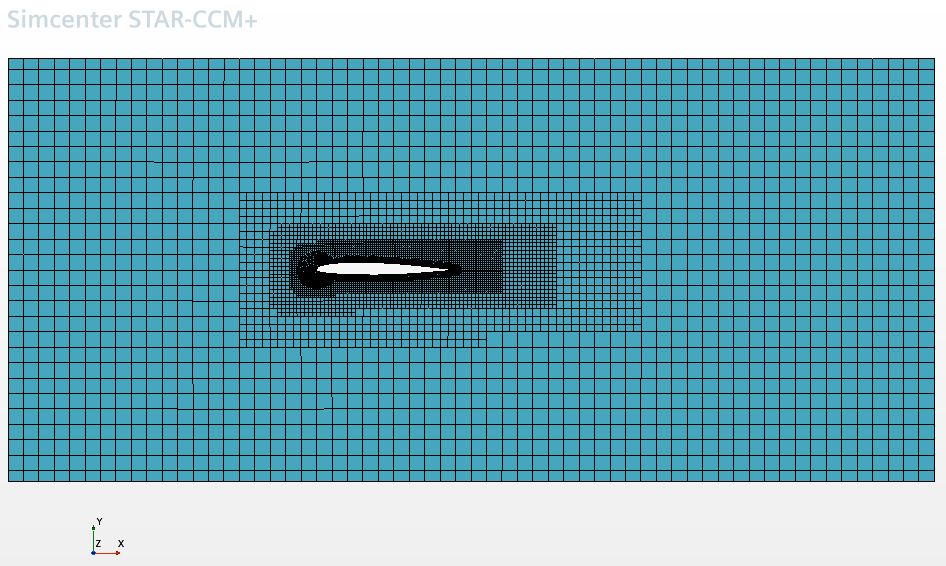

    您可使用所选方法（如创建网格场景）可视化导入的体网格，随即显示网格，如下所示。
