可视化结果

检查您之前准备的场景。

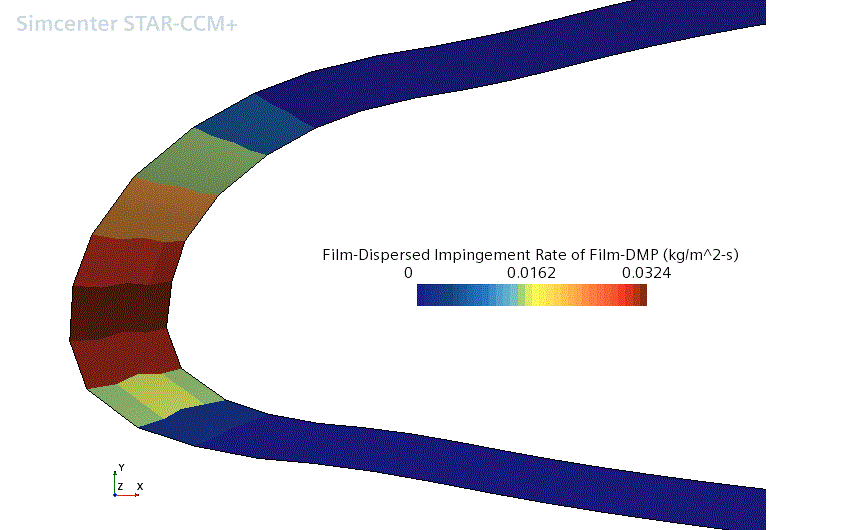

撞击率场景显示水滴撞击翼型表面的速率：

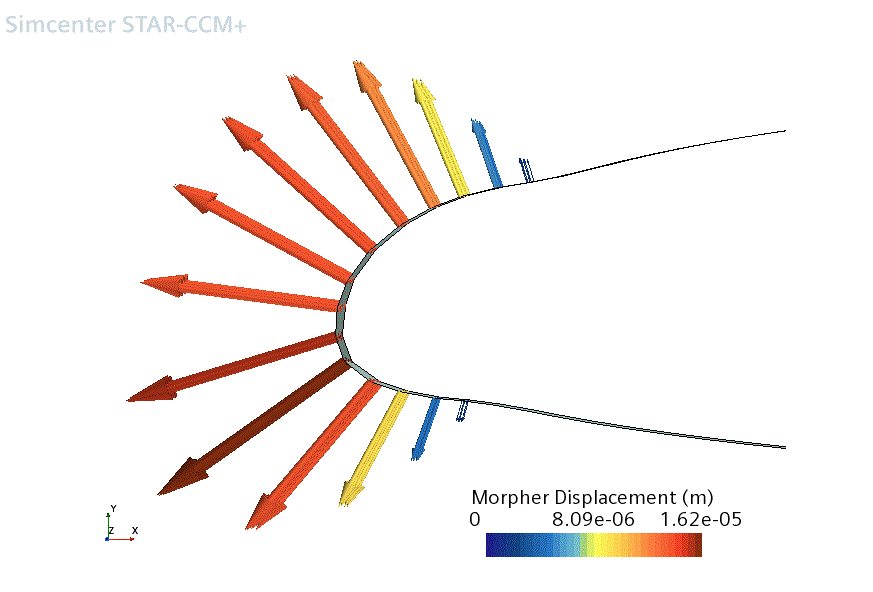

变形在每个时间步使翼型表面发生的位移量显示于变形位移场景中：

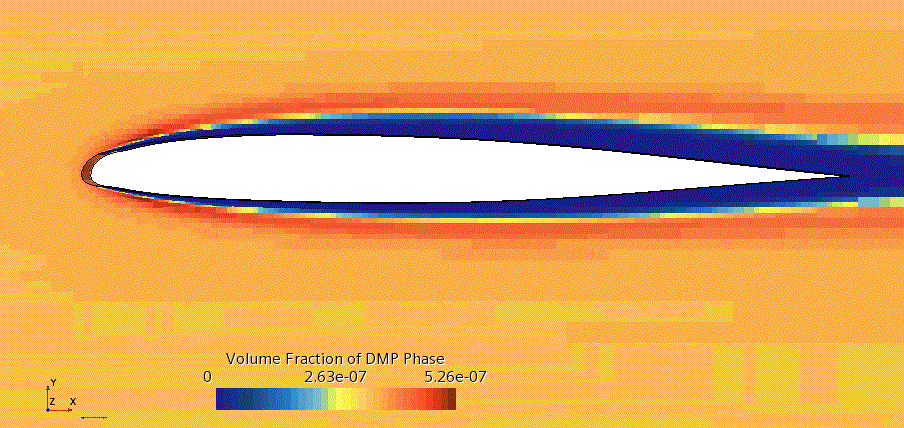

空气中的水滴浓度显示于 DMP 体积分数场景中：

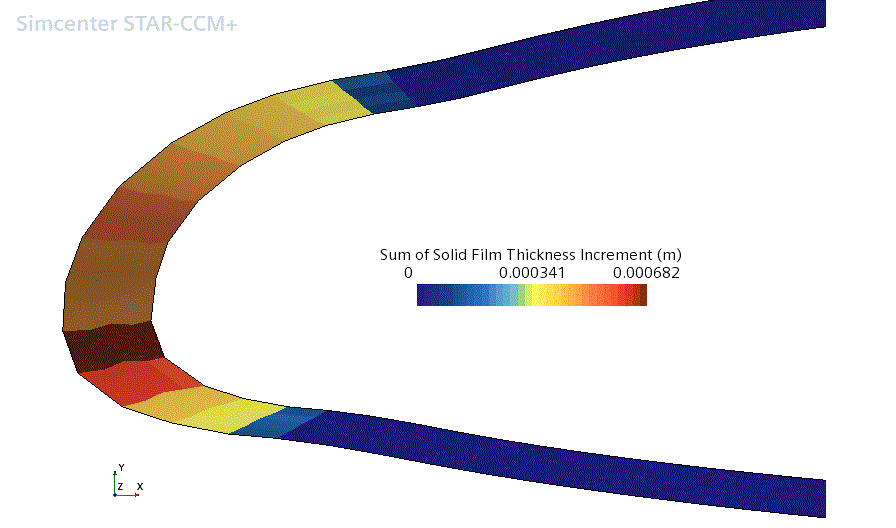

累积在翼型表面的冰的总量显示于总固体膜厚度增量场景中：
