分析结果

查看最终场景和绘图，解读模拟结果。

要解读模拟结果：

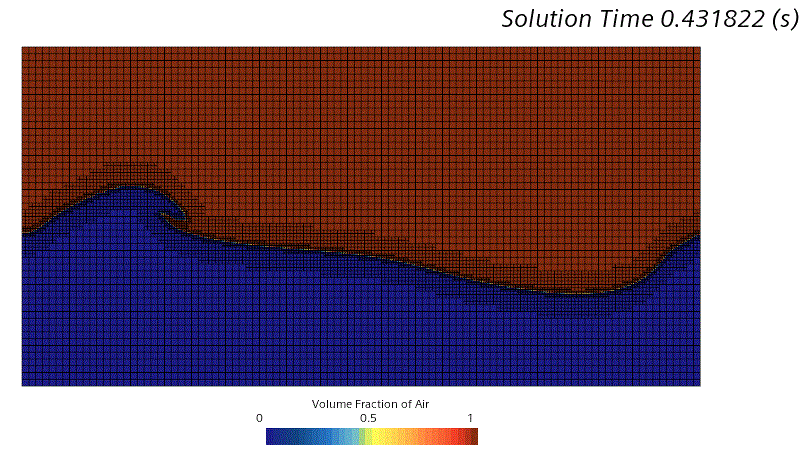

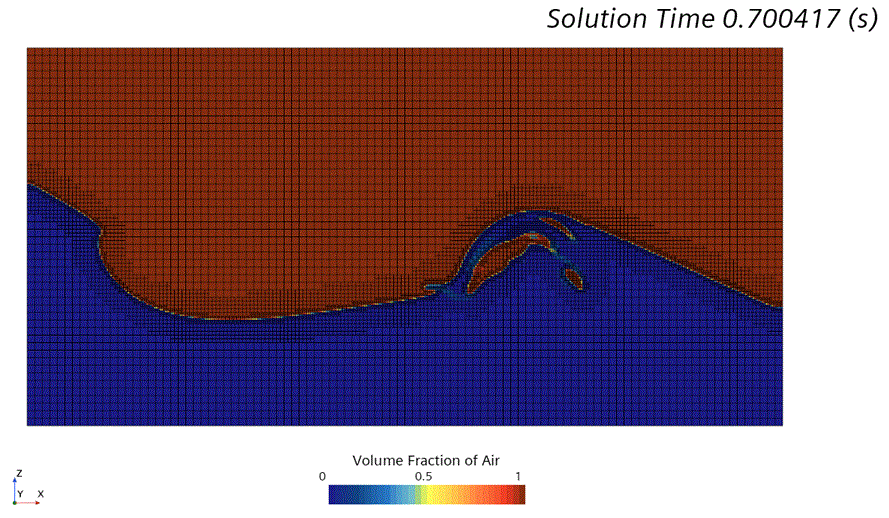

  1. 查看体积分数场景。

    交界面清晰，可以看到一些小特征，如，细化网格中分辨率较高的气泡和液滴。

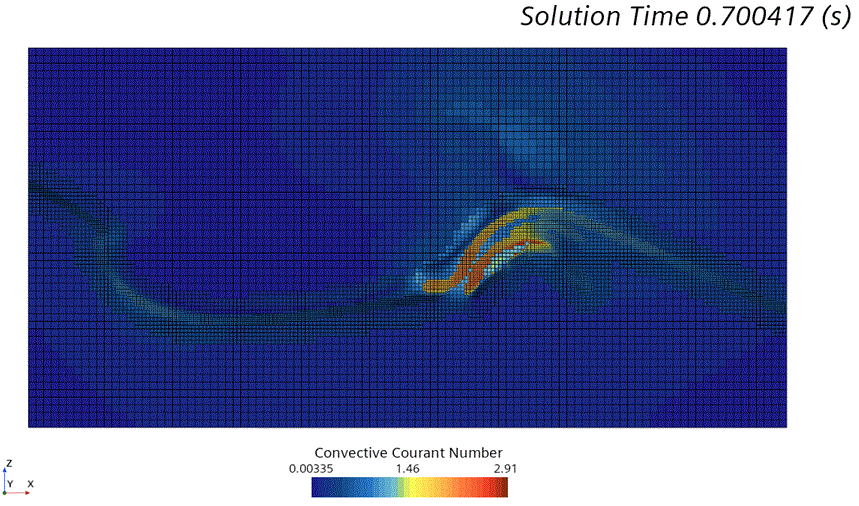

  2. 查看 CFL 数场景。
    在整个域中，CFL 数接近 2，并且如预期那样在交界面附近最高。

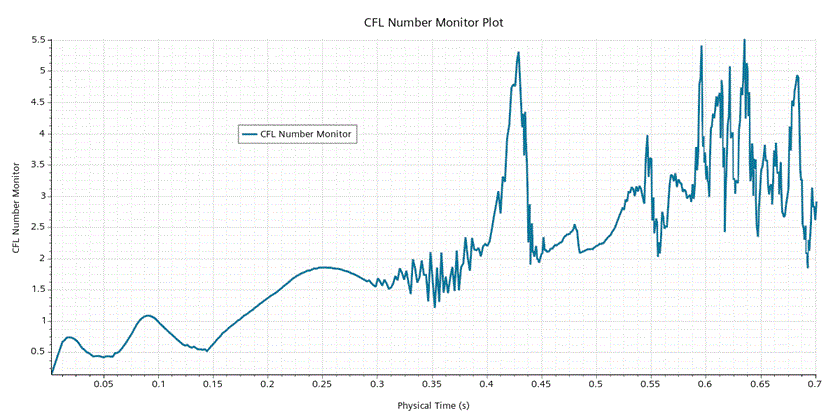

  3. 检查 CFL 数绘图。


    较高的峰值 CFL 数值通常出现在远离交界面处，或出现在流体结构快速变化的时间步中。例如，在大约 0.445 秒，可以看到一个小的波状特征。

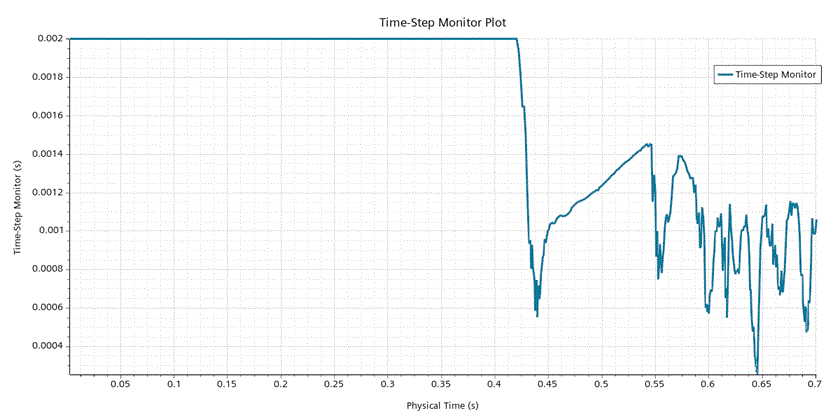

  4. 将时间步监视器绘图与上面的 CFL 数绘图进行比较。

    时间步稳定在 0.002 秒（最大值），直到 CFL 数增加到 2。随后，自适应时间步进会减小时间步，以将 CFL 数控制在适当的值。

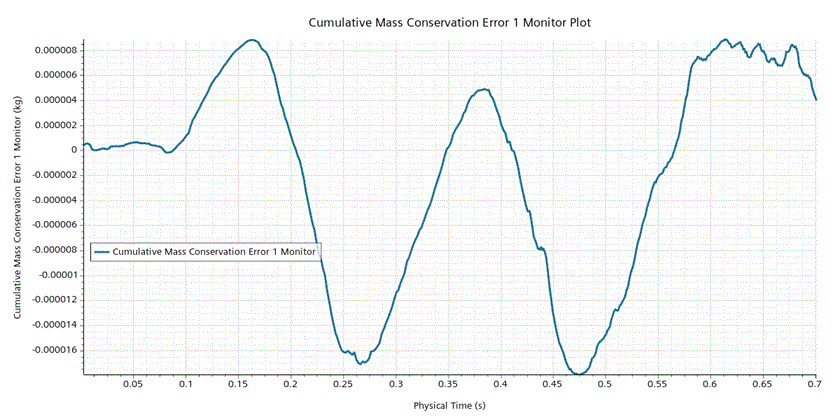

  5. 检查累积质量守恒误差 1 监视器绘图，并注意曲线的最大值，该值约为 8e-6 kg。通过将此值与模拟开始时从水质量报告获得的水的初始总质量 (0.99756 kg) 进行比较，可以估计质量守恒的良好程度。将此模拟的质量损失计算为 8 e − 6 ⁢ k g 0.99756 ⁢ k g × 100 ⁢ ≤ 0.01 % ，这证明了水质量良好守恒。
