定义储罐加速度

使用重力矢量对储罐运动的影响进行建模。初始模拟中已提供了一个表，该表包括储罐加速度在 X 方向随时间变化的分布。

储罐晃动由重力矢量的非稳态水平分量驱动。此水平加速度被指定为从数据表推算出的场函数。数据表和场函数均包括在基础模拟中。

要定义储罐加速度：

X-acceleration(X 轴加速度) 场函数用于指定驱动储罐晃动的重力矢量的非稳态水平分量。场函数对原始模拟文件中存储的 X 轴加速度表提供的分布进行插值。

  1. 显示 X-acceleration(X 轴加速度) 场函数的绘图：
    1. 选择自动化 > 场函数 > X 轴加速度节点。
    2. 在属性窗口中，单击定义旁边的 （Property Customizer(属性自定义工具)）。
    3. 在 X-acceleration - Definition(X 轴加速度 - 定义)定义对话框中，选择预览选项卡。
    4. 确保非独立变量设为 $(Time)，然后将范围设为 [0.0, 0.7] s。

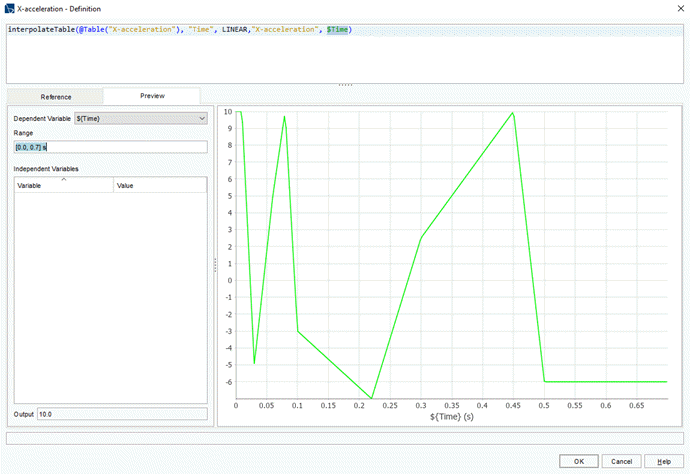

      X-acceleration(X 轴加速度) 场函数在显示区域中绘图：



    5. 单击确定关闭 X-acceleration - Definition(X 轴加速度 - 定义) 对话框。
  2. 选择物理 1 > 参考值 > 重力节点，并将值设为 [${X-acceleration}, 0.0,-9.81] m/s^2。
  3. 保存模拟。
