绘图结果

创建绘图以监视模拟的 CFL 数、时间步和水的总质量。要验证模拟的质量，则创建绘图来监视质量守恒误差报告，并监视水相中质量守恒的迭代误差。

使用 CFL 数绘图，可以检查 CFL 数是否保持在适当的水平。目标值为 2 不是全局限制，因为“自由表面隐式多步”时间步提供程序的估计基于上一时间步的流场和网格，而 CFL 数报告将计算当前网格和求解中的 CFL 数。但是，CFL 数应保持在合理的限制范围内。时间步绘图应与 CFL 数绘图呈现一定的相关性，因为随着 CFL 数的增加，时间步会减小。

通过“质量守恒误差”，可检查水相在模拟过程中是否守恒，以及数值误差是否最小。

要创建 CFL 数报告：
  1. 右键单击报告节点，然后选择新建 > 用户 > 最大值。
  2. 将最大值 1 节点重命名为 CFL 数。
  3. 选择报告 > CFL 数节点，然后将场函数设为对流库朗数。

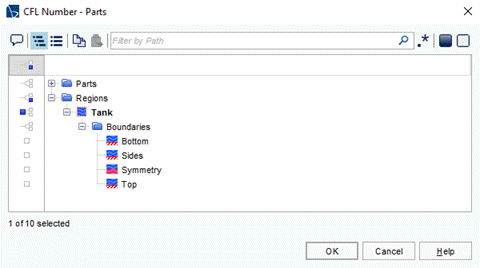

  4. 将部件设为区域 > 油箱。


要创建时间步报告：
  1. 创建另一个最大值报告并将其重命名为时间步。
  2. 选择报告 > 时间步节点，然后将场函数设为时间步。
  3. 将部件设为区域 > 油箱。
根据这些报告创建监视器和绘图。
  1. 同时选择 CFL 数和时间步节点。右键单击选定节点并选择根据报告创建监视器和绘图。
  2. 在根据报告创建绘图对话框中，单击多重绘图（每个报告一个）。
    创建新监视器和绘图。
水质量报告需要用户场函数来计算水相的质量。要创建所需的场函数和报告：
  1. 右键单击自动化 > 场函数节点并选择新建 > 标量。
  2. 将 User Field Function 1(用户场函数 1) 节点重命名为 Water Mass(水质量)。
  3. 选择 Water Mass(水质量) 节点，然后设置以下属性：
    属性 设置
    函数名 WaterMass
    量纲 质量
    定义 ${VolumeFractionWater}*${DensityWater}*${Volume}
  4. 创建总和报告并将其重命名为 Water Mass(水质量)。
  5. 选择报告 > 水质量节点，然后将场函数设为 水质量。
  6. 将部件设为区域 > 油箱。
要创建“质量守恒误差”报告：
  1. 右键单击报告节点，然后选择新建 > 流/能量 > 质量守恒误差。
  2. 选择报告 > 质量守恒误差节点，并将相设为水。
对于非稳态模拟，建议监视累积质量守恒误差，该误差提供整个模拟中质量增益/损失的积分度量。

要创建相质量守恒误差的累积监视器和绘图：

  1. 右键单击质量守恒误差 1 报告并选择根据报告创建累积监视器和绘图。


  2. 保存模拟。
