设置监视器

创建气泡直径监视器和绘图，以帮助评估模拟的收敛。

默认情况下，Simcenter STAR-CCM+ 会生成残差绘图用于监视求解的收敛。一个好做法是创建更多的物理量监视器来帮助评估收敛。

气泡边定义为流化床中的空气浓度达到 85% 的地方。

监视气泡直径：

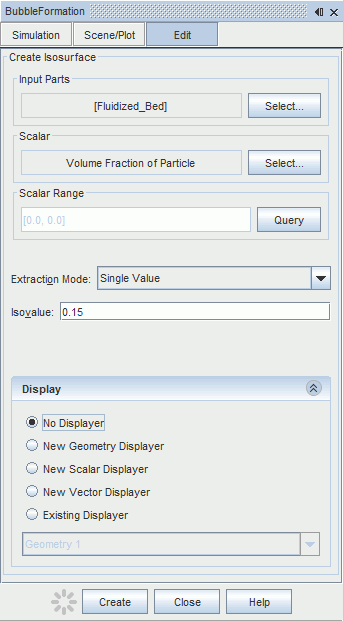

  1. 右键单击衍生部件节点，然后选择新建 > 等值面。

    创建等值面对话框将出现在编辑窗口中。

  2. 在输入零部件框中，确保选择 Fluidized_Bed。
  3. 将标量函数设置为体积分数 > 颗粒体积分数。
  4. 将提取模式设置为单值。
  5. 将等值设置为 0.15。
  6. 在显示组合框中选择没有显示器。


  7. 单击创建，然后单击关闭。

    创建新衍生零部件等值面。

但是，85% 的浓度也发生在床层顶部的自由表面上。

删除流化床顶部的自由表面：

  1. 右键单击衍生部件节点，然后选择新建 > 阈值。

    创建阈值对话框将出现在编辑窗口中。

  2. 在输入零部件框中，选择 等值面。
  3. 将标量设置为Centroid > 实验室 > Y。
  4. 将提取模式设置为全部小于。
  5. 将阈值设置为 0.4 m。
  6. 在显示组合框中选择没有显示器。
  7. 单击创建，然后单击关闭。

创建线积分场函数：

  1. 右键单击自动化 > 场函数，然后选择新建 > 标量。
  2. 将用户场函数 1 节点重命名为 Unity。
  3. 在特性窗口中，将函数名特性设置为 Unity。
  4. 输入定义为 1。

沿气泡的圆周创建线积分报告：

  1. 右键单击报告节点，然后选择新建 > 度量 > 线积分。
  2. 将线积分 1 节点重命名为 Circumference。
  3. 选择报告 > Circumference 节点，然后将场函数设置为 Unity。
  4. 将零部件属性设置为衍生零部件 > 阈值。

您可以使用 Circumference 报告计算气泡直径：

  1. 右键单击报告节点，然后选择新建 > 用户 > 表达式。
  2. 将表达式 1 节点重命名为 Bubble Diameter。
  3. 选择报告 > Bubble Diameter 节点并输入定义：

    $CircumferenceReport /3.14

在每个时间步创建气泡直径监视器和绘图：

  1. 右键单击 Bubble Diameter 并设置根据报告创建监视器和绘图。
  2. 选择监视器 > Bubble Diameter 监视器节点，然后将触发特性设置为时间步。
  3. 保存模拟。
