可视化结果
查看模拟结果。
要可视化计算出的求解，可在图形窗口中查看标量场景。
可视化模拟结果：
-

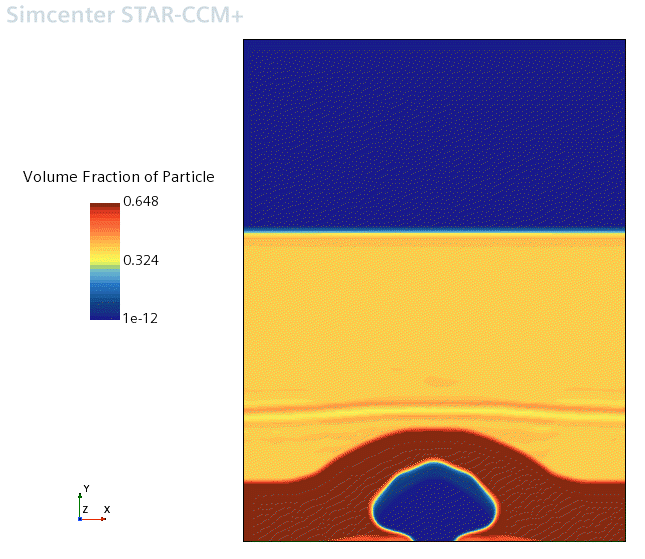

单击图形窗口顶部的 Bubble Shape 选项卡。
已经在流化床的底部形成一个气泡。
此案例有验证数据可用。导入此数据并使用它来验证对气泡直径的预测。
将气泡直径与实验结果进行比较：
- 右键单击，然后选择。
- 在打开对话框中，导航至已下载教程文件的 multiphaseFlow 文件夹，然后选择文件 kuipers_expt.csv。
- 单击打开。
- 右键单击节点，然后选择添加数据。
-

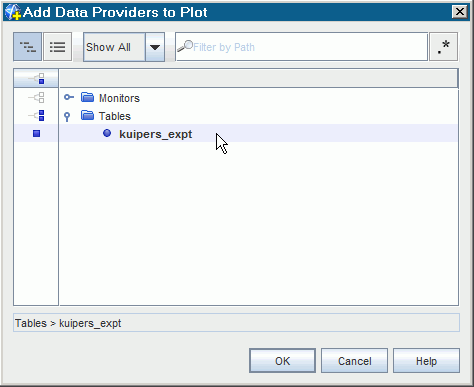

在将数据提供方添加至绘图对话框内，展开表格节点，然后选择 kuipers_expt。
- 选择 kuipers_expt 节点，然后将图例名设置为实验，X 列设置为时间，Y 列设置为直径。
- 选择线样式节点，并确保样式属性设置为无。
-

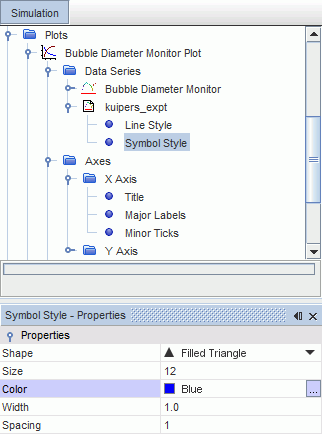

选择标记样式节点，然后执行下列操作：
- 将Size特性更改为 12。
- 将颜色属性更改为蓝色。
- 将形状属性更改为填充三角形。
- 选择节点，然后将最大值设置为 0.2。
- 选择节点，然后将标题设置为时间 (s)。
-
选择节点，然后将标题设置为直径。

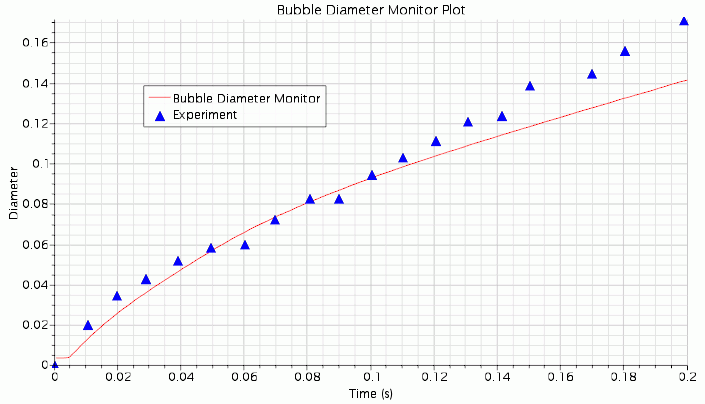

现在，实验数据与预测的气泡直径显示在同一个绘图中。报告绘图场景如下所示：
结果表明与实验数据基本一致。
- 保存模拟。
