提取内部体积

提取内部体积之前，使用动态剖切工具目视检查部件是否存在间隙。标识几何中的间隙后，使用扩展实体工具将其闭合。

  1. 右键单击 3D-CAD 视图场景中的空白区域，然后选择恢复隐藏的体。
  2. 使用动态剖切工具目视检查几何：
    1. 在 3D-CAD 视图场景顶部的工具栏中，单击使用多个平面显示分割部分。


    2. 在动态剖切面板中，选择 ZX 平面，将偏移设为 0.03，然后取消选择截面 2 的所有选项。
    3. 单击关闭。
    4. 在可视化工具栏中，单击 （保存-恢复-选择视图），然后选择视图 > -Y > 上 -Z。
    5. 如果朝向共振器部件放大，将注意到体与其连接部件之间存在间隙。


    6. 使用动态剖切工具目视检查剩余部件。将注意到所有连接部件之间均存在间隙。

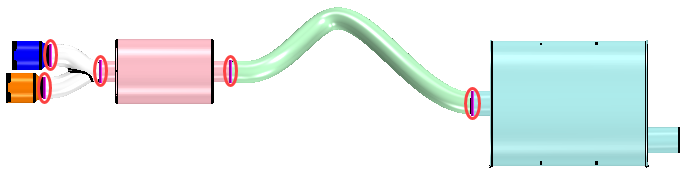

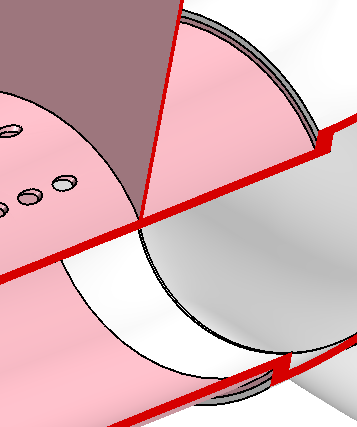

      下图显示了间隙在几何中的位置。

  3. 使用“分割面”工具将尾管的边投影到共振器上：

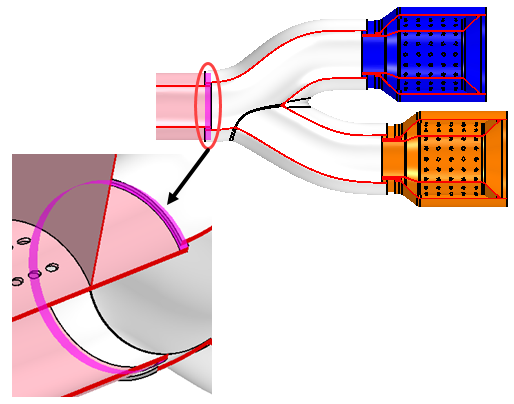

    1. 朝向间隙放大，然后选择位于共振器面上方的尾管边，如下图所示。


    2. 右键单击选定边，然后选择修复工具 > 根据边投影分割面。
    3. 在图形窗口中，选择位于边下方的共振器面。
    4. 在分割面面板中，将最大投影距离设为 2.0 mm，然后单击确定。

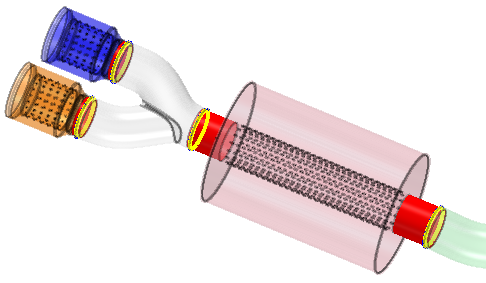

    5. 重复上述步骤包含下图所示的边和面。


    6. 重复上述步骤将连接管的边投影到消声器上。对于此操作，在分割面面板中，将最大投影距离设为 3.0 mm。




  4. 使用“扩展实体”工具填充间隙：
    1. 放大以可视化共振器体与其连接部件之间的间隙。

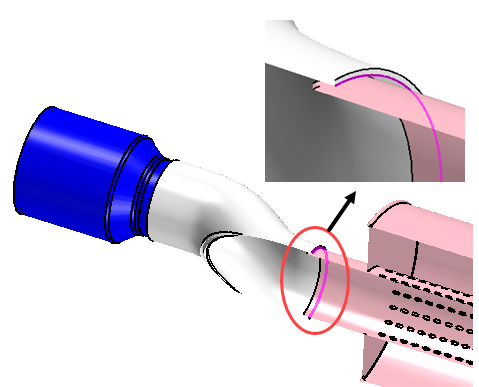

    2. 选择尾管下的面，如下图所示。


    3. 右键单击选定的面，然后选择扩展实体。
    4. 在扩展实体面板中，将方法设为最高到面，然后选择其上方的面作为目标面。
    5. 单击确定。


    6. 针对剩余间隙重复上述步骤。
在填充所有间隙后，使用提取内部体积创建流体体积。
  1. 要执行内部体积提取：
    1. 在 3D-CAD 视图场景顶部的工具栏中，选择 （切换剖视图）图标以停用动态剖切场景。
    2. 在 3D-CAD 视图场景的底部，选择 （面特征）菜单，然后选择提取内部体积。
    3. 单击封闭体框右侧的 （对象选择器）图标。
    4. 在对象选择面板中，选择所有体，然后在完成后再次单击 图标。
    5. 要隐藏封闭体的颜色，在封闭体框中单击鼠标右键，然后选择在场景中隐藏。
    6. 单击入口/出口边或面框，然后选择以下面：

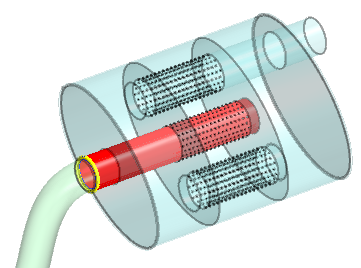

      • 共振器的入口表面

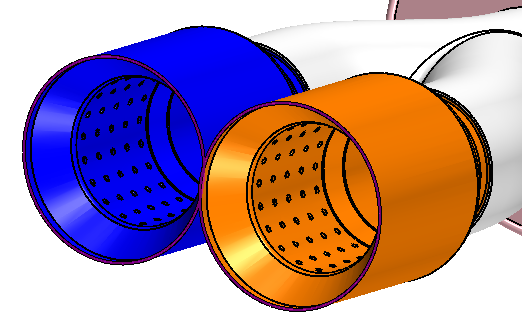

      • 两个尾饰管的出口表面

      通常，在选择这些面后，如果找到内部体积，3D-CAD 视图场景中将显示实体的预览。对于这种情况，预览未显示，这表示几何中可能有泄漏。要标识泄漏：

    7. 将提取模式切换为 （检测泄漏并提取衬里）。
    8. 在 3D-CAD 视图场景中，随沿消声器的泄漏路径。
    9. 在图形窗口中，朝向泄漏放大，然后按住 CTRL 键同时选择孔的边。

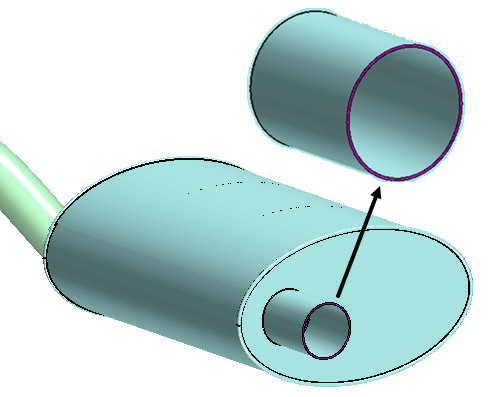

      下图显示了消声器的泄漏路径，如果放大，将发现泄漏孔。

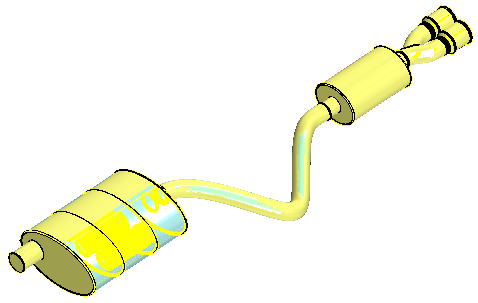

      如果检测不到更多泄漏，场景中将显示实体的黄色预览。
    10. 将提取模式切换为 （提取内部体积）。


    11. 单击确定以继续进行体积抽取。
  2. 同时选择所有新特征节点，右键单击选定的特征，然后选择组。
  3. 将该特征组重命名为提取内部体积。
  4. 保存模拟。
